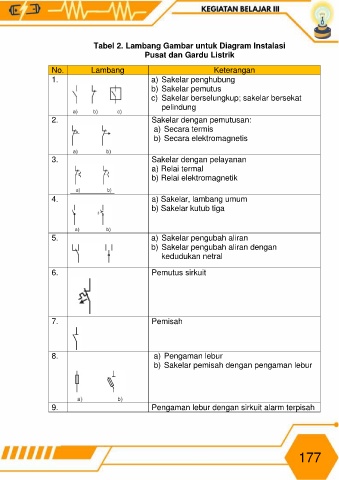

Tabel 2. Lambang Gambar untuk Diagram Instalasi
Pusat dan Gardu Listrik

No. Lambang Keterangan
1. a) Sakelar penghubung
b) Sakelar pemutus
c) Sakelar berselungkup; sakelar bersekat
pelindung

2. Sakelar dengan pemutusan:
a) Secara termis
b) Secara elektromagnetis

3. Sakelar dengan pelayanan
a) Relai termal
b) Relai elektromagnetik

4. a) Sakelar, lambang umum
b) Sakelar kutub tiga

5. a) Sakelar pengubah aliran
b) Sakelar pengubah aliran dengan
kedudukan netral

6. Pemutus sirkuit

7. Pemisah

8. a) Pengaman lebur
b) Sakelar pemisah dengan pengaman lebur

9. Pengaman lebur dengan sirkuit alarm terpisah
