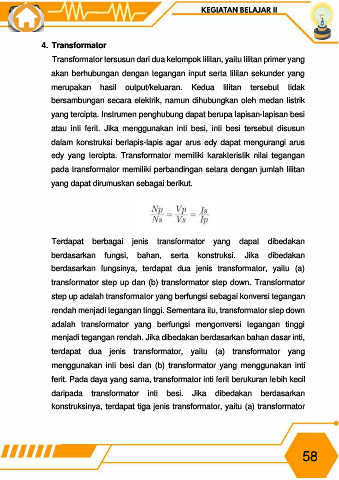

4. Transformator

Transformator tersusun dari dua kelompok lilitan, yaitu lilitan primer yang

akan berhubungan dengan tegangan input serta lilitan sekunder yang

merupakan hasil output/keluaran. Kedua lilitan tersebut tidak

bersambungan secara elektrik, namun dihubungkan oleh medan listrik

yang tercipta. Instrumen penghubung dapat berupa lapisan-lapisan besi

atau inti ferit. Jika menggunakan inti besi, inti besi tersebut disusun

dalam konstruksi berlapis-lapis agar arus edy dapat mengurangi arus

edy yang tercipta. Transformator memiliki karakteristik nilai tegangan

pada transformator memiliki perbandingan setara dengan jumlah lilitan

yang dapat dirumuskan sebagai berikut.

Terdapat berbagai jenis transformator yang dapat dibedakan

berdasarkan fungsi, bahan, serta konstruksi. Jika dibedakan

berdasarkan fungsinya, terdapat dua jenis transformator, yaitu (a)

transformator step up dan (b) transformator step down. Transformator

step up adalah transformator yang berfungsi sebagai konversi tegangan

rendah menjadi tegangan tinggi. Sementara itu, transformator step down

adalah transformator yang berfungsi mengonversi tegangan tinggi

menjadi tegangan rendah. Jika dibedakan berdasarkan bahan dasar inti,

terdapat dua jenis transformator, yaitu (a) transformator yang

menggunakan inti besi dan (b) transformator yang menggunakan inti

ferit. Pada daya yang sama, transformator inti ferit berukuran lebih kecil

daripada transformator inti besi. Jika dibedakan berdasarkan

konstruksinya, terdapat tiga jenis transformator, yaitu (a) transformator

58
