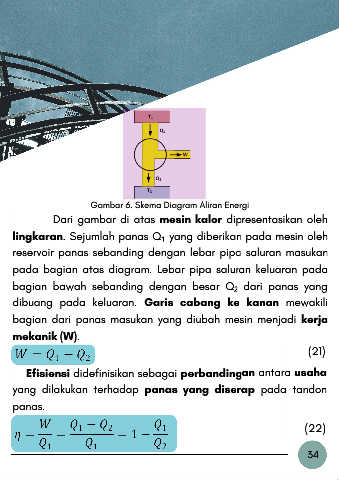

Gambar 6. Skema Diagram Aliran Energi
Dari gambar di atas mesin kalor dipresentasikan oleh
lingkaran. Sejumlah panas Q₁ yang diberikan pada mesin oleh
reservoir panas sebanding dengan lebar pipa saluran masukan
pada bagian atas diagram. Lebar pipa saluran keluaran pada
bagian bawah sebanding dengan besar Q₂ dari panas yang
dibuang pada keluaran. Garis cabang ke kanan mewakili
bagian dari panas masukan yang diubah mesin menjadi kerja
mekanik (W).
(21)
Efisiensi didefinisikan sebagai perbandingan antara usaha
yang dilakukan terhadap panas yang diserap pada tandon
panas.
(22)
