P. 37

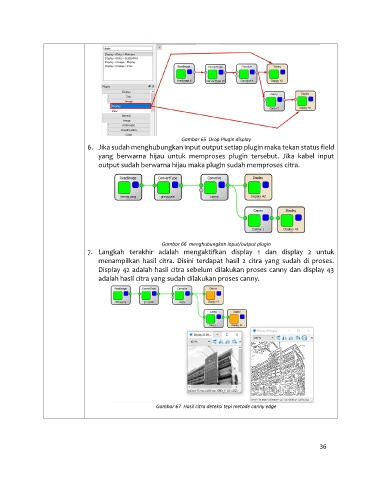

Gambar 65 Drop Plugin display
6. Jika sudah menghubungkan input output setiap plugin maka tekan status field
yang berwarna hijau untuk memproses plugin tersebut. Jika kabel input
output sudah berwarna hijau maka plugin sudah memproses citra.
Gambar 66 menghubungkan input/output plugin
7. Langkah terakhir adalah mengaktifkan display 1 dan display 2 untuk
menampilkan hasil citra. Disini terdapat hasil 2 citra yang sudah di proses.
Display 42 adalah hasil citra sebelum dilakukan proses canny dan display 43
adalah hasil citra yang sudah dilakukan proses canny.
Gambar 67 Hasil citra deteksi tepi metode canny edge
36
