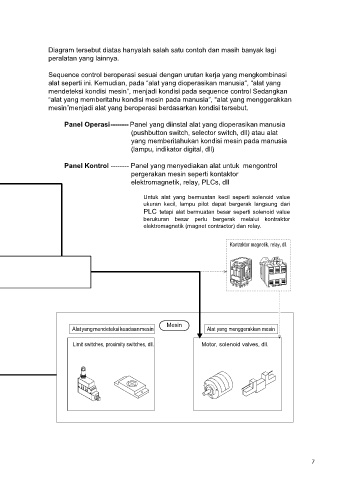

Diagram tersebut diatas hanyalah salah satu contoh dan masih banyak lagi
peralatan yang lainnya.
Sequence control beroperasi sesuai dengan urutan kerja yang mengkombinasi
alat seperti ini. Kemudian, pada “alat yang dioperasikan manusia“, “alat yang
mendeteksi kondisi mesin”, menjadi kondisi pada sequence control Sedangkan
“alat yang memberitahu kondisi mesin pada manusia”, “alat yang menggerakkan
mesin”menjadi alat yang beroperasi berdasarkan kondisi tersebut.
Panel Operasi -------- Panel yang diinstal alat yang dioperasikan manusia
(pushbutton switch, selector switch, dll) atau alat
yang memberitahukan kondisi mesin pada manusia
(lampu, indikator digital, dll)
Panel Kontrol -------- Panel yang menyediakan alat untuk mengontrol
pergerakan mesin seperti kontaktor
elektromagnetik, relay, PLCs, dll
Untuk alat yang bermuatan kecil seperti solenoid value
ukuran kecil, lampu pilot dapat bergerak langsung dari
PLC tetapi alat bermuatan besar seperti solenoid value
berukuran besar perlu bergerak melalui kontraktor
elektromagnetik (magnet contractor) dan relay.
Kontraktor magnetik, relay, dll.
Control
Mesin
Alat yang mendeteksi keadaan mesin Alat yang menggerakkan mesin
Limit switches, proximity switches, dll. Motor, solenoid valves, dll.
