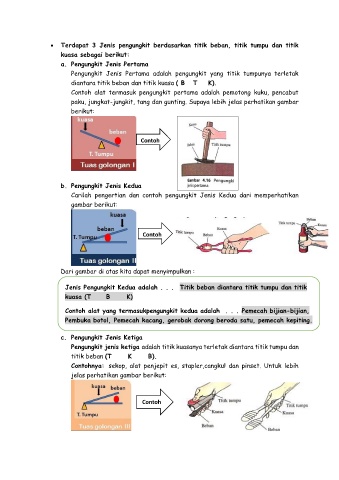

• Terdapat 3 Jenis pengungkit berdasarkan titik beban, titik tumpu dan titik
kuasa sebagai berikut:
a. Pengungkit Jenis Pertama
Pengungkit Jenis Pertama adalah pengungkit yang titik tumpunya terletak
diantara titik beban dan titik kuasa ( B T K).
Contoh alat termasuk pengungkit pertama adalah pemotong kuku, pencabut
paku, jungkat-jungkit, tang dan gunting. Supaya lebih jelas perhatikan gambar
berikut:

Contoh

b. Pengungkit Jenis Kedua
Carilah pengertian dan contoh pengungkit Jenis Kedua dari memperhatikan
gambar berikut:

Contoh

Dari gambar di atas kita dapat menyimpulkan :

Jenis Pengungkit Kedua adalah . . . Titik beban diantara titik tumpu dan titik
kuasa (T B K)
Contoh alat yang termasukpengungkit kedua adalah . . . Pemecah bijian-bijian,
Pembuka botol, Pemecah kacang, gerobak dorong beroda satu, pemecah kepiting.

c. Pengungkit Jenis Ketiga
Pengungkit jenis ketiga adalah titik kuasanya terletak diantara titik tumpu dan
titik beban (T K B).
Contohnya: sekop, alat penjepit es, stapler,cangkul dan pinset. Untuk lebih
jelas perhatikan gambar berikut:

Contoh
