P a g e | 205

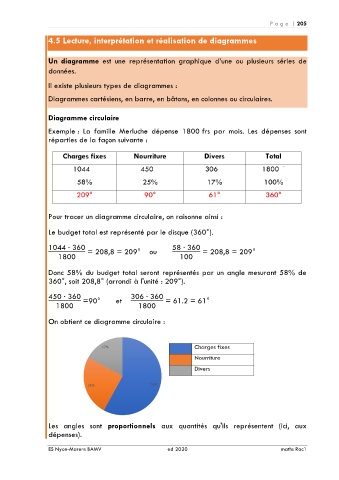

4.5 Lecture, interprétation et réalisation de diagrammes

Un diagramme est une représentation graphique d’une ou plusieurs séries de
données.

Il existe plusieurs types de diagrammes :

Diagrammes cartésiens, en barre, en bâtons, en colonnes ou circulaires.

Diagramme circulaire

Exemple : La famille Merluche dépense 1800 frs par mois. Les dépenses sont
réparties de la façon suivante :

Pour tracer un diagramme circulaire, on raisonne ainsi :

Le budget total est représenté par le disque (360°).

1044 · 360 = 208,8 = 209° ou 58 · 360 = 208,8 = 209°
1800 100

Donc 58% du budget total seront représentés par un angle mesurant 58% de
360°, soit 208,8° (arrondi à l'unité : 209°).

450 · 360 =90° et 306 · 360 = 61.2 = 61°
1800 1800

On obtient ce diagramme circulaire :

Les angles sont proportionnels aux quantités qu'ils représentent (ici, aux
dépenses).

ES Nyon-Marens BAMV ed 2020 maths Rac1
