                                           วง  จ  รไฟ   ฟ้าใน   บ้าน

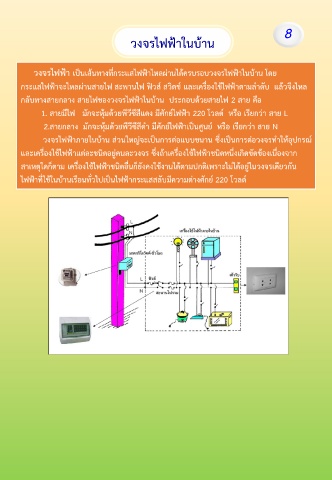

                                           วงจรไฟฟ้าในบ้าน




            วงจรไฟฟ้า เป็นเส้นทางที่กระแสไฟฟ้าไหลผ่านได้ครบรอบวงจรไฟฟ้าในบ้าน โดย
        กระแสไฟฟ้าจะไหลผ่านสายไฟ สะพานไฟ ฟิวส์ สวิตช์ และเครื่องใช้ไฟฟ้าตามล าดับ  แล้วจึงไหล

        กลับทางสายกลาง สายไฟของวงจรไฟฟ้าในบ้าน  ประกอบด้วยสายไฟ 2 สาย คือ

              1. สายมีไฟ   มักจะหุ้มด้วยพีวีซีสีแดง มีศักย์ไฟฟ้า 220 โวลต์  หรือ เรียกว่า สาย L
               2.สายกลาง  มักจะหุ้มด้วยพีวีซีสีด า มีศักย์ไฟฟ้าเป็นศูนย์  หรือ เรียกว่า สาย N

               วงจรไฟฟ้าภายในบ้าน ส่วนใหญ่จะเป็นการต่อแบบขนาน ซึ่งเป็นการต่อวงจรท าให้อุปกรณ์

        และเครื่องใช้ไฟฟ้าแต่ละชนิดอยู่คนละวงจร ซึ่งถ้าเครื่องใช้ไฟฟ้าชนิดหนึ่งเกิดขัดข้องเนื่องจาก
        สาเหตุใดก็ตาม เครื่องใช้ไฟฟ้าชนิดอื่นก็ยังคงใช้งานได้ตามปกติเพราะไม่ได้อยู่ในวงจรเดียวกัน

        ไฟฟ้าที่ใช้ในบ้านเรือนทั่วไปเป็นไฟฟ้ากระแสสลับมีความต่างศักย์ 220 โวลต์
