Modul Administrasi Server dan Keamanan Jaringan – XII TKJ

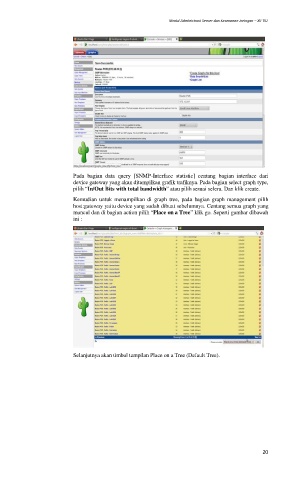

Pada bagian data query [SNMP-Interface statistic] centang bagian interface dari
device gateway yang akan ditampilkan grafik trafiknya. Pada bagian select graph type,
pilih “In/Out Bits with total bandwidth” atau pilih sesuai selera. Dan klik create.

Kemudian untuk menampilkan di graph tree, pada bagian graph management pilih
host:gateway yaitu device yang sudah dibuat sebelumnya. Centang semua graph yang
muncul dan di bagian action pilih “Place on a Tree” klik go. Seperti gambar dibawah
ini :

Selanjutnya akan timbul tampilan Place on a Tree (Default Tree).

20
