KEGIATAN BELAJAR VI
penjumlahan dari semua induktor yang dirangkai secara
seri ini

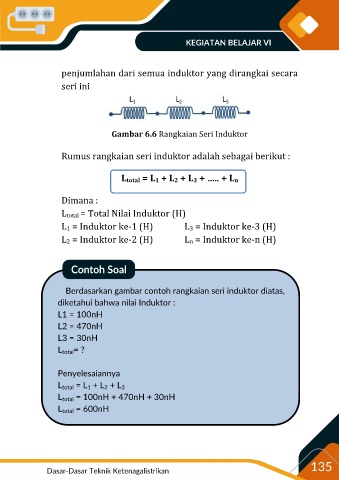

Gambar 6.6 Rangkaian Seri Induktor
Rumus rangkaian seri induktor adalah sebagai berikut :
Ltotal = L1 + L2 + L3 + ….. + Ln
Dimana :
Ltotal = Total Nilai Induktor (H)
L1 = Induktor ke-1 (H) L3 = Induktor ke-3 (H)
L2 = Induktor ke-2 (H) Ln = Induktor ke-n (H)
Berdasarkan gambar contoh rangkaian seri induktor diatas,
diketahui bahwa nilai Induktor :
L1 = 100nH
L2 = 470nH
L3 = 30nH
L total = ?
Penyelesaiannya
L total = L + L + L 3
2
1
L total = 100nH + 470nH + 30nH
L total = 600nH
