tambahan beban bagi tiang yang harus ditambahkan dengan beban
struktur.
Pengamatan menunjukkan bahwa gaya gesek dinding negative
akan terjadi dengan hanaya sedikit pergeseran relative anatara tanah
dan tiang. Ditinjau lapisan tanah terkonsolidasi normal dengan muka
air tanah di permukaan dan dengan tiang yang telah terpasang di dalam
tanah. Diatas lapisan tanah diletakkan tanah timbunan (pasir).

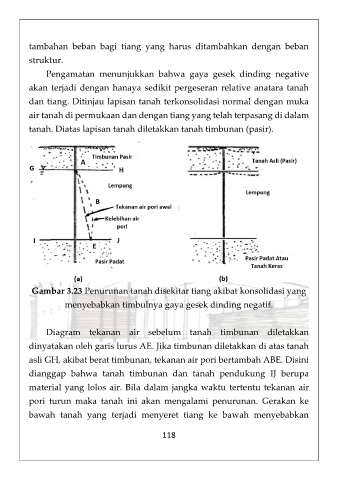

Gambar 3.23 Penurunan tanah disekitar tiang akibat konsolidasi yang
menyebabkan timbulnya gaya gesek dinding negatif.
Diagram tekanan air sebelum tanah timbunan diletakkan
dinyatakan oleh garis lurus AE. Jika timbunan diletakkan di atas tanah
asli GH, akibat berat timbunan, tekanan air pori bertambah ABE. Disini
dianggap bahwa tanah timbunan dan tanah pendukung IJ berupa
material yang lolos air. Bila dalam jangka waktu tertentu tekanan air
pori turun maka tanah ini akan mengalami penurunan. Gerakan ke
bawah tanah yang terjadi menyeret tiang ke bawah menyebabkan
