Page 143 - E-modul Muhammad Aswan_2025_OKTOBER 031025

= 1,6 t/m³, = 0,6 t/m³.
9,5 – 16,5 m = lempung sangat kaku, = 120 kN/m²

>16,5 m = lempung sangat kaku, = 150 kN/m²

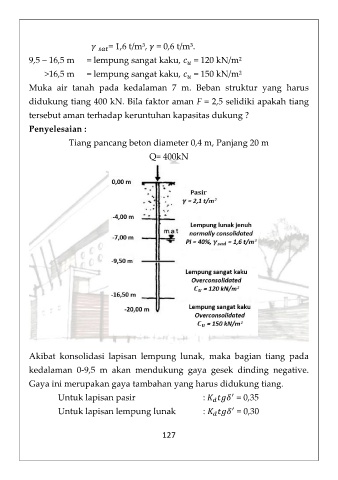

Muka air tanah pada kedalaman 7 m. Beban struktur yang harus
didukung tiang 400 kN. Bila faktor aman F = 2,5 selidiki apakah tiang
tersebut aman terhadap keruntuhan kapasitas dukung ?
Penyelesaian :

Tiang pancang beton diameter 0,4 m, Panjang 20 m
Q= 400kN

Akibat konsolidasi lapisan lempung lunak, maka bagian tiang pada
kedalaman 0-9,5 m akan mendukung gaya gesek dinding negative.
Gaya ini merupakan gaya tambahan yang harus didukung tiang.
′
Untuk lapisan pasir : = 0,35

′
Untuk lapisan lempung lunak : = 0,30

127
