a). kelompok tiang dalam tanah granuler (non kohesif)
Tanah non kohesif seperti pasir padat merupakan tanah
pendukung yang baik sehingga tidak perlu menggunakan fondasi tiang
untuk mendukung banngunann. Fondasi tiang dipasang padsa tanah
pasir yang padat untuk, mendukung beban pilar jembatanguna
mentransfer beban jembatan ke lapisan tanah bawah yang terbebas dari
bahaya gerusan. Pada kondisi ini sering dilakukan pemasangan tiang

dengan cara semprotan air bertekanan tinggi.
Skempton, Yassin dan Gibson, menyarankan hubungan empiris
penurunan kelompok tiang dengan lebar kelompok tiang, terhadap
penurunan tiang tunggal. Pada Gambar 3.35 di dalam gambar tersebut
penurunan bertambah bila lebar kelompok tiang sekitar 20 m, dengan
anggapan bahwa jarak tiang secara pendekatan sama dalam
kelompoknya. Kurva ini dapat diterapkan pada tiang pancang dan tiang
bor.

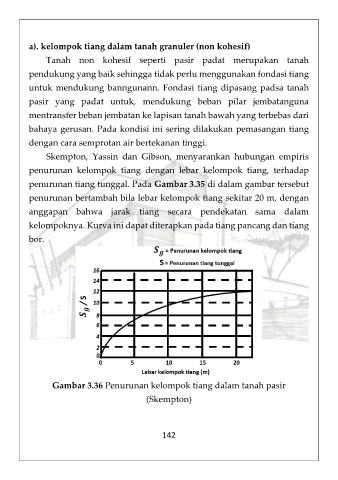

Gambar 3.36 Penurunan kelompok tiang dalam tanah pasir
(Skempton)

142
