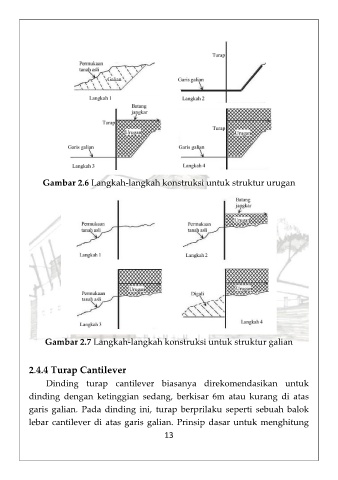

Gambar 2.6 Langkah-langkah konstruksi untuk struktur urugan






















            Gambar 2.7 Langkah-langkah konstruksi untuk struktur galian


        2.4.4 Turap Cantilever
            Dinding  turap  cantilever  biasanya  direkomendasikan  untuk
        dinding  dengan  ketinggian  sedang,  berkisar  6m  atau  kurang  di  atas
        garis  galian.  Pada  dinding  ini,  turap  berprilaku  seperti sebuah  balok
        lebar cantilever di atas garis galian. Prinsip dasar untuk menghitung
                                          13
