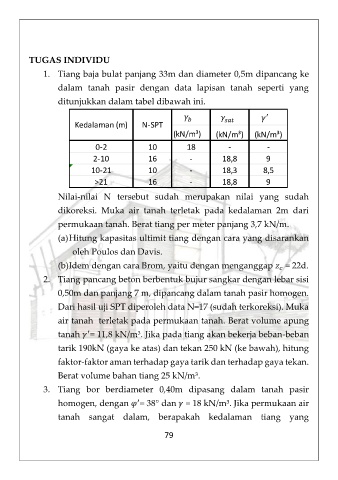

TUGAS INDIVIDU
1. Tiang baja bulat panjang 33m dan diameter 0,5m dipancang ke
dalam tanah pasir dengan data lapisan tanah seperti yang
ditunjukkan dalam tabel dibawah ini.
′
Kedalaman (m) N-SPT
(kN/m³) (kN/m³) (kN/m³)
0-2 10 18 - -
2-10 16 - 18,8 9
10-21 10 - 18,3 8,5
>21 16 - 18,8 9
Nilai-nilai N tersebut sudah merupakan nilai yang sudah
dikoreksi. Muka air tanah terletak pada kedalaman 2m dari
permukaan tanah. Berat tiang per meter panjang 3,7 kN/m.
(a) Hitung kapasitas ultimit tiang dengan cara yang disarankan
oleh Poulos dan Davis.
(b) Idem dengan cara Brom, yaitu dengan menganggap = 22d.
2. Tiang pancang beton berbentuk bujur sangkar dengan lebar sisi
0,50m dan panjang 7 m, dipancang dalam tanah pasir homogen.
Dari hasil uji SPT diperoleh data N=17 (sudah terkoreksi). Muka
air tanah terletak pada permukaan tanah. Berat volume apung
′
tanah = 11,8 kN/m³. Jika pada tiang akan bekerja beban-beban
tarik 190kN (gaya ke atas) dan tekan 250 kN (ke bawah), hitung
faktor-faktor aman terhadap gaya tarik dan terhadap gaya tekan.
Berat volume bahan tiang 25 kN/m³.
3. Tiang bor berdiameter 0,40m dipasang dalam tanah pasir
′
homogen, dengan = 38° dan = 18 kN/m³. Jika permukaan air
tanah sangat dalam, berapakah kedalaman tiang yang
79
