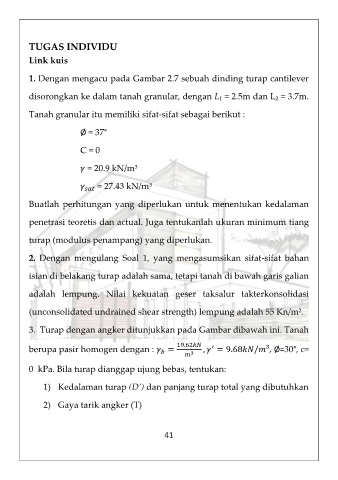

TUGAS INDIVIDU
Link kuis

1. Dengan mengacu pada Gambar 2.7 sebuah dinding turap cantilever
disorongkan ke dalam tanah granular, dengan L₁ = 2.5m dan L₂ = 3.7m.

Tanah granular itu memiliki sifat-sifat sebagai berikut :

Ø = 37°

C = 0

= 20.9 kN/m³
= 27.43 kN/m³

Buatlah perhitungan yang diperlukan untuk menentukan kedalaman

penetrasi teoretis dan actual. Juga tentukanlah ukuran minimum tiang

turap (modulus penampang) yang diperlukan.
2. Dengan mengulang Soal 1, yang mengasumsikan sifat-sifat bahan

isian di belakang turap adalah sama, tetapi tanah di bawah garis galian

adalah lempung. Nilai kekuatan geser taksalur takterkonsolidasi

(unconsolidated undrained shear strength) lempung adalah 55 Kn/m².
3. Turap dengan angker ditunjukkan pada Gambar dibawah ini. Tanah

19.62
′
berupa pasir homogen dengan : = 3 , = 9.68 / ³, Ø=30°, c=

0 kPa. Bila turap dianggap ujung bebas, tentukan:
1) Kedalaman turap (D’) dan panjang turap total yang dibutuhkan

2) Gaya tarik angker (T)

41
