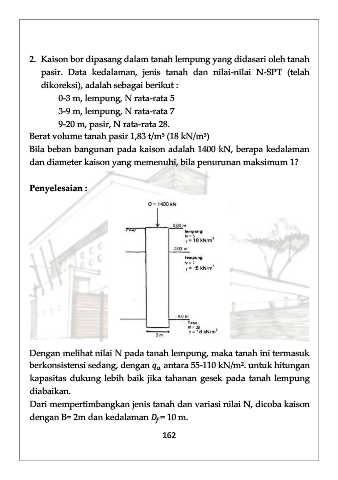

2. Kaison bor dipasang dalam tanah lempung yang didasari oleh tanah
pasir. Data kedalaman, jenis tanah dan nilai-nilai N-SPT (telah
dikoreksi), adalah sebagai berikut :
0-3 m, lempung, N rata-rata 5
3-9 m, lempung, N rata-rata 7
9-20 m, pasir, N rata-rata 28.
Berat volume tanah pasir 1,83 t/m³ (18 kN/m³)
Bila beban bangunan pada kaison adalah 1400 kN, berapa kedalaman
dan diameter kaison yang memenuhi, bila penurunan maksimum 1?

Penyelesaian :

Dengan melihat nilai N pada tanah lempung, maka tanah ini termasuk
berkonsistensi sedang, dengan antara 55-110 kN/m². untuk hitungan

kapasitas dukung lebih baik jika tahanan gesek pada tanah lempung
diabaikan.
Dari mempertimbangkan jenis tanah dan variasi nilai N, dicoba kaison
dengan B= 2m dan kedalaman = 10 m.

162
