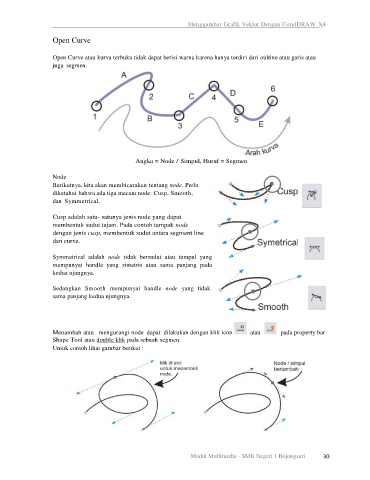

Page 31 - Workshop

Menggambar Grafik Vektor Dengan CorelDRAW X4

Open Curve

Open Curve atau kurva terbuka tidak dapat berisi warna karena hanya terdiri dari oultine atau garis atau
juga segmen.

Angka = Node / Simpul, Huruf = Segmen

Node
Berikutnya, kita akan membicarakan tentang node. Perlu
diketahui bahwa ada tiga macam node: Cusp, Smooth,
dan Symmetrical.

Cusp adalah satu- satunya jenis node yang dapat
membentuk sudut tajam. Pada contoh tampak node
dengan jenis cusp, membentuk sudut antara segment line
dan curve.

Symmetrical adalah node tidak bersudut atau tumpul yang
mempunyai handle yang simetris atau sama panjang pada
kedua ujungnya.

Sedangkan Smooth mempunyai handle node yang tidak
sama panjang kedua ujungnya.

Menambah atau mengurangi node dapat dilakukan dengan klik icon atau pada property bar
Shape Tool atau double klik pada sebuah segmen.
Untuk contoh lihat gambar berikut :

Modul Multimedia - SMK Negeri 1 Bojongsari 30
