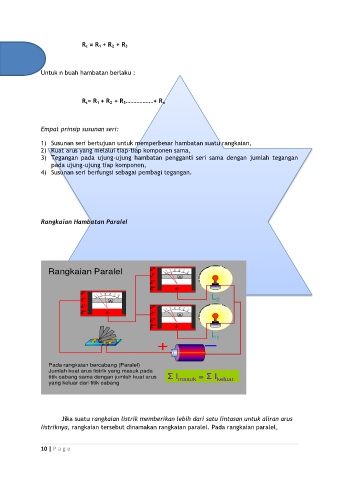

Page 10 - DIAN_TUGAS 2_Active
P. 10
R s = R 1 + R 2 + R 3
Untuk n buah hambatan berlaku :
R s= R 1 + R 2 + R 3……………..+ R n
Empat prinsip susunan seri:
1) Susunan seri bertujuan untuk memperbesar hambatan suatu rangkaian,
2) Kuat arus yang melalui tiap-tiap komponen sama,
3) Tegangan pada ujung-ujung hambatan pengganti seri sama dengan jumlah tegangan
pada ujung-ujung tiap komponen,
4) Susunan seri berfungsi sebagai pembagi tegangan.
Rangkaian Hambatan Paralel
Rangkaian Paralel
L 2
L 1
Pada rangkaian bercabang (Paralel)
Jumlah kuat arus listrik yang masuk pada
titik cabang sama dengan jumlah kuat arus Σ I masuk = Σ I keluar
yang keluar dari titik cabang
Jika suatu rangkaian listrik memberikan lebih dari satu lintasan untuk aliran arus
listriknya, rangkaian tersebut dinamakan rangkaian paralel. Pada rangkaian paralel,
