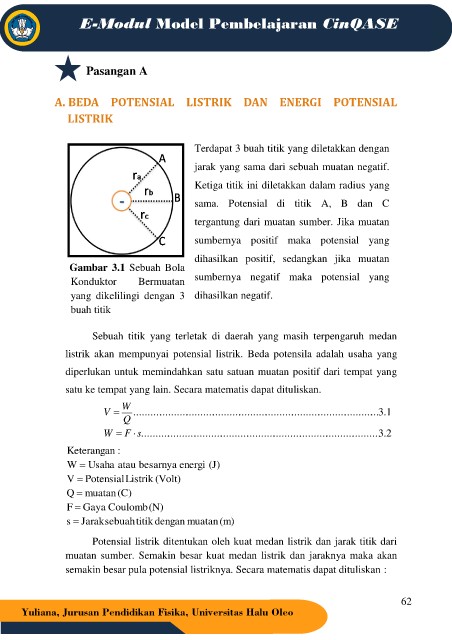

Page 72 - E-MODUL CinQASE LIATRIK STATIS (YULIANA)

E-Modul Model Pembelajaran CinQASE

Pasangan A

A. BEDA POTENSIAL LISTRIK DAN ENERGI POTENSIAL
LISTRIK

Terdapat 3 buah titik yang diletakkan dengan

jarak yang sama dari sebuah muatan negatif.

Ketiga titik ini diletakkan dalam radius yang

sama. Potensial di titik A, B dan C

tergantung dari muatan sumber. Jika muatan

sumbernya positif maka potensial yang

dihasilkan positif, sedangkan jika muatan
Gambar 3.1 Sebuah Bola
Konduktor Bermuatan sumbernya negatif maka potensial yang

yang dikelilingi dengan 3 dihasilkan negatif.
buah titik

Sebuah titik yang terletak di daerah yang masih terpengaruh medan

listrik akan mempunyai potensial listrik. Beda potensila adalah usaha yang

diperlukan untuk memindahkan satu satuan muatan positif dari tempat yang

satu ke tempat yang lain. Secara matematis dapat dituliskan.

V  W .......... .......... .......... .......... .......... .......... .......... .......... .......... ... 1 . 3
Q
W  F s  .......... .......... .......... .......... .......... .......... .......... .......... .......... 2 . 3

Keterangan :
W  Usaha atau besarnya energi (J)

V  Potensial Listrik (Volt)
Q  muatan (C)
F  Gaya Coulomb (N)
s  Jarak sebuah titik dengan muatan (m)

Potensial listrik ditentukan oleh kuat medan listrik dan jarak titik dari
muatan sumber. Semakin besar kuat medan listrik dan jaraknya maka akan

semakin besar pula potensial listriknya. Secara matematis dapat dituliskan :

62
Yuliana, Jurusan Pendidikan Fisika, Universitas Halu Oleo
