Page 15 - Mutiara Dier_LKS berbasis TIK Usaha dan Energi

LKS FISIKA
SMA Kelas X Semester 2

Engineering

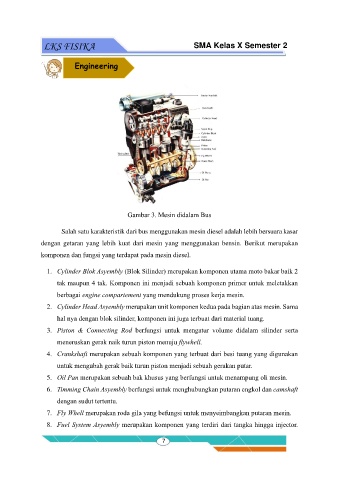

Gambar 3. Mesin didalam Bus

Salah satu karakteristik dari bus menggunakan mesin diesel adalah lebih bersuara kasar
dengan getaran yang lebih kuat dari mesin yang menggunakan bensin. Berikut merupakan

komponen dan fungsi yang terdapat pada mesin diesel.

1. Cylinder Blok Asyembly (Blok Silinder) merupakan komponen utama moto bakar baik 2
tak maupun 4 tak. Komponen ini menjadi sebuah komponen primer untuk meletakkan

berbagai engine compartement yang mendukung proses kerja mesin.
2. Cylinder Head Asyembly merupakan unit komponen kedua pada bagian atas mesin. Sama

hal nya dengan blok silinder, komponen ini juga terbuat dari material tuang.

3. Piston & Connecting Rod berfungsi untuk mengatur volume didalam silinder serta
meneruskan gerak naik turun piston menuju flywhell.

4. Crankshaft merupakan sebuah komponen yang terbuat dari besi tuang yang digunakan
untuk mengubah gerak baik turun piston menjadi sebuah gerakan putar.

5. Oil Pan merupakan sebuah bak khusus yang berfungsi untuk menampung oli mesin.
6. Timming Chain Asyembly berfungsi untuk menghubungkan putaran engkol dan camshaft

dengan sudut tertentu.

7. Fly Whell merupakan roda gila yang befungsi untuk menyeimbangkan putaran mesin.
8. Fuel System Asyembly merupakan komponen yang terdiri dari tangka hingga injector.

7
