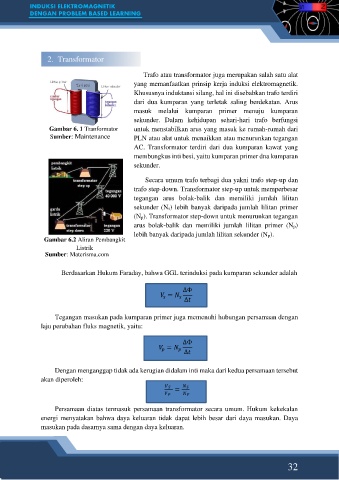

Page 38 - INDUKSI ELEKTROMAGNETIK

INDUKSI ELEKTROMAGNETIK
DENGAN PROBLEM BASED LEARNING

2. Transformator

Trafo atau transformator juga merupakan salah satu alat
yang memanfaatkan prinsip kerja induksi elektromagnetik.
Khususnya induktansi silang, hal ini disebabkan trafo terdiri
dari dua kumparan yang terletak saling berdekatan. Arus
masuk melalui kumparan primer menuju kumparan
sekunder. Dalam kehidupan sehari-hari trafo berfungsi
Gambar 6. 1 Tranformator untuk menstabilkan arus yang masuk ke rumah-rumah dari
Sumber: Maintenance PLN atau alat untuk menaikkan atau menurunkan tegangan
AC. Transformator terdiri dari dua kumparan kawat yang
membungkus inti besi, yaitu kumparan primer dna kumparan
sekunder.

Secara umum trafo terbagi dua yakni trafo step-up dan
trafo step-down. Transformator step-up untuk memperbesar
tegangan arus bolak-balik dan memiliki jumlah lilitan
sekunder (Ns) lebih banyak daripada jumlah lilitan primer
(Np). Transformator step-down untuk menurunkan tegangan
arus bolak-balik dan memiliki jumlah lilitan primer (Np)
lebih banyak daripada jumlah lilitan sekunder (Np).
Gambar 6.2 Aliran Pembangkit
Listrik
Sumber: Materisma.com

Berdasarkan Hukum Faraday, bahwa GGL terinduksi pada kumparan sekunder adalah

∆Φ
=

∆

Tegangan masukan pada kumparan primer juga memenuhi hubungan persamaan dengan
laju perubahan fluks magnetik, yaitu:

∆Φ
=

∆

Dengan menganggap tidak ada kerugian didalam inti maka dari kedua persamaan tersebut
akan diperoleh:

=

Persamaan diatas termasuk persamaan transformator secara umum. Hukum kekekalan
energi menyatakan bahwa daya keluaran tidak dapat lebih besar dari daya masukan. Daya
masukan pada dasarnya sama dengan daya keluaran.
