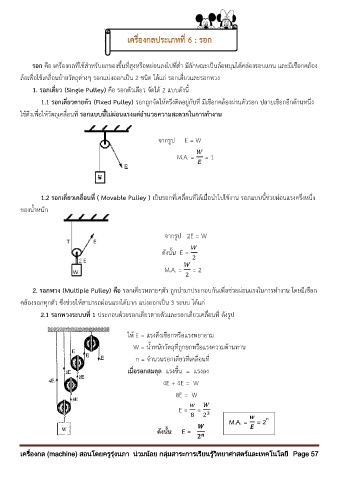

Page 57 - E - Book ว 22201 ชุดที่ 2 เครื่องกล
P. 57
รอก คือ เครื่องกลที่ใช้ส าหรับยกของขึ้นที่สูงหรือหย่อนลงไปที่ต่ า มีลักษณะเป็นล้อหมุนได้คล่องรอบแกน และมีเชือกคล้อง
ื่
ล้อเพอใช้เคลื่อนย้ายวัตถุต่างๆ รอกแบ่งออกเป็น 2 ชนิด ได้แก่ รอกเดี่ยวและรอกพวง
1. รอกเดี่ยว (Single Pulley) คือ รอกตัวเดียว จัดได้ 2 แบบดังนี้
1.1 รอกเดี่ยวตำยตัว (Fixed Pulley) รอกถูกจัดให้ตรึงติดอยู่กับที่ มีเชือกคล้องผ่านตัวรอก ปลายเชือกอกด้านหนึ่ง
ี
ใช้ดึงเพื่อให้วัตถุเคลื่อนที่ รอกแบบนี้ไม่ผ่อนแรงแต่อ ำนวยควำมสะดวกในกำรท ำงำน
จากรูป E = W
M.A. = = 1
1.2 รอกเดี่ยวเคลื่อนที่ ( Movable Pulley ) เป็นรอกที่เคลื่อนที่ได้เมื่อน าไปใช้งาน รอกแบบนี้ช่วยผ่อนแรงครึ่งหนึ่ง
ของน้ าหนัก
จากรูป 2E = W
ดังนั้น E =
M.A. = = 2
ื่
2. รอกพวง (Multiple Pulley) คือ รอกเดี่ยวหลายๆตัว ถูกน ามาประกอบกันเพอช่วยผ่อนแรงในการท างาน โดยมีเชือก
คล้องรอกทกตัว ซึ่งช่วยให้สามารถผ่อนแรงได้มาก แบ่งออกเป็น 3 ระบบ ได้แก ่
ุ
2.1 รอกพวงระบบที่ 1 ประกอบด้วยรอกเดี่ยวตายตัวและรอกเดี่ยวเคลื่อนที่ ดังรูป
ให้ E = แรงดึงเชือกหรือแรงพยายาม
W = น ้าหนักวัตถุที่ถูกยกหรือแรงความต้านทาน
n = จ้านวนรอกเดี่ยวที่เคลื่อนที่
เมื่อรอกสมดุล แรงขึ น = แรงลง
4E + 4E = W
8E = W
E = =
M.A. = = 2 n
ดังนั้น E =
เครื่องกล (machine) สอนโดยครูรุ่งนภา น่วมน้อย กลุ่มสาระการเรียนรู้วิทยาศาสตร์และเทคโนโลยี Page 57
