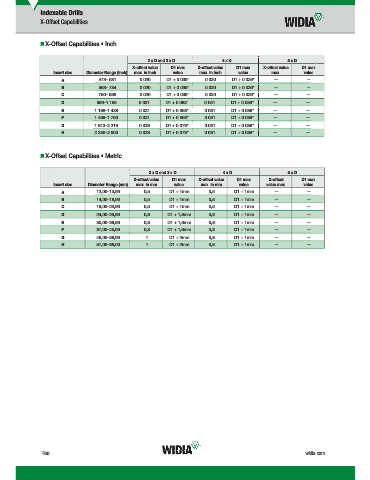

Page 1574 - Master Catalog 2017, Inch

Indexable Drills
X-Offset Capabilities

„ X-Offset Capabilities • Inch

2 x D and 3 x D 4 x D 5 x D
X-offset value D1 max X-offset value D1 max X-offset value D1 max
Insert size Diameter Range (inch) max. in Inch value max. in Inch value max. value
A .473–.531 0.020 D1 + 0.039" 0.020 D1 + 0.039" — —
B .563–.734 0.020 D1 + 0.039" 0.020 D1 + 0.039" — —
C .750–.938 0.020 D1 + 0.039" 0.020 D1 + 0.039" — —
D .969–1.156 0.031 D1 + 0.063" 0.031 D1 + 0.039" — —
E 1.188–1.438 0.031 D1 + 0.063" 0.031 D1 + 0.039" — —
F 1.469–1.750 0.031 D1 + 0.063" 0.031 D1 + 0.039" — —
G 1.813–2.219 0.039 D1 + 0.079" 0.031 D1 + 0.039" — —
H 2.250–2.500 0.039 D1 + 0.079" 0.031 D1 + 0.039" — —

„ X-Offset Capabilities • Metric

2 x D and 3 x D 4 x D 5 x D
X-offset value D1 max X-offset value D1 max X-offset D1 max
Insert size Diameter Range (mm) max. in mm value max. in mm value value max. value
A 12,00–13,99 0,5 D1 + 1mm 0,5 D1 + 1mm — —
B 14,00–18,99 0,5 D1 + 1mm 0,5 D1 + 1mm — —
C 19,00–23,99 0,5 D1 + 1mm 0,5 D1 + 1mm — —
D 24,00–29,99 0,8 D1 + 1,6mm 0,8 D1 + 1mm — —
E 30,00–36,99 0,8 D1 + 1,6mm 0,8 D1 + 1mm — —
F 37,00–45,99 0,8 D1 + 1,6mm 0,8 D1 + 1mm — —
G 46,00–56,99 1 D1 + 2mm 0,8 D1 + 1mm — —
H 57,00–68,00 1 D1 + 2mm 0,8 D1 + 1mm — —
