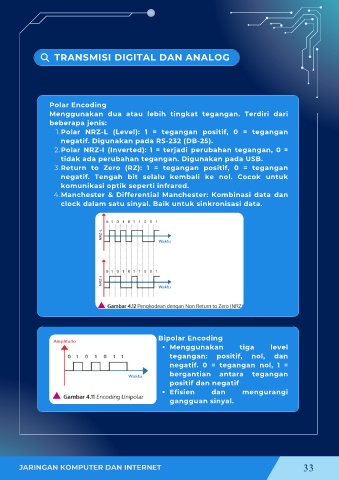

TRANSMISI DIGITAL DAN ANALOG
Polar Encoding
Menggunakan dua atau lebih tingkat tegangan. Terdiri dari
beberapa jenis:
1.Polar NRZ-L (Level): 1 = tegangan positif, 0 = tegangan
negatif. Digunakan pada RS-232 (DB-25).
2.Polar NRZ-I (Inverted): 1 = terjadi perubahan tegangan, 0 =
tidak ada perubahan tegangan. Digunakan pada USB.
3.Return to Zero (RZ): 1 = tegangan positif, 0 = tegangan
negatif. Tengah bit selalu kembali ke nol. Cocok untuk
komunikasi optik seperti infrared.
4.Manchester & Differential Manchester: Kombinasi data dan
clock dalam satu sinyal. Baik untuk sinkronisasi data.
Bipolar Encoding
Menggunakan tiga level
tegangan: positif, nol, dan
negatif. 0 = tegangan nol, 1 =
bergantian antara tegangan
positif dan negatif
Efisien dan mengurangi
gangguan sinyal.
