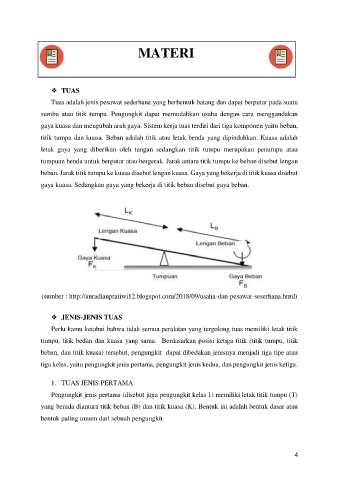

Page 42 - E-MODUL BAHAN AJAR PENGAJARAN FISIKA SEKOLAH

MATERI

❖ TUAS

Tuas adalah jenis pesawat sederhana yang berbentuk batang dan dapat berputar pada suatu
sumbu atau titik tumpu. Pengungkit dapat memudahkan usaha dengan cara menggandakan

gaya kuasa dan mengubah arah gaya. Sistem kerja tuas terdiri dari tiga komponen yaitu beban,

titik tumpu dan kuasa. Beban adalah titik atau letak benda yang dipindahkan. Kuasa adalah
letak gaya yang diberikan oleh tangan sedangkan titik tumpu merupakan penumpu atau

tumpuan benda untuk berputar atau bergerak. Jarak antara titik tumpu ke beban disebut lengan
beban. Jarak titik tumpu ke kuasa disebut lengan kuasa. Gaya yang bekerja di titik kuasa disebut

gaya kuasa. Sedangkan gaya yang bekerja di titik beban disebut gaya beban.

(sumber : http://auradianpratiwi12.blogspot.com/2018/09/usaha-dan-pesawat-seserhana.html)

❖ JENIS-JENIS TUAS

Perlu kamu ketahui bahwa tidak semua peralatan yang tergolong tuas memiliki letak titik
tumpu, titik bedan dan kuasa yang sama. Berdasarkan posisi ketiga titik (titik tumpu, titik

beban, dan titik kuasa) tersebut, pengungkit dapat dibedakan jenisnya menjadi tiga tipe atau
tiga kelas, yaitu pengungkit jenis pertama, pengungkit jenis kedua, dan pengungkit jenis ketiga.

1. TUAS JENIS PERTAMA

Pengungkit jenis pertama (disebut juga pengungkit kelas 1) memiliki letak titik tumpu (T)

yang berada diantara titik beban (B) dan titik kuasa (K). Bentuk ini adalah bentuk dasar atau
bentuk paling umum dari sebuah pengungkit.

4
