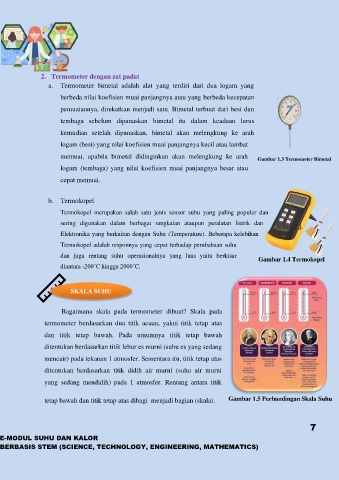

Page 8 - E-MODUL BERBASIS STEM SUHU DAN KALOR KELAS XI
P. 8

2.  Termometer dengan zat padat
                  a.  Termometer  bimetal  adalah  alat  yang  terdiri  dari  dua  logam  yang
                      berbeda nilai koefisien muai panjangnya atau yang berbeda kecepatan

                      pemuaiannya, direkatkan menjadi satu. Bimetal terbuat dari besi dan

                      tembaga  sebelum  dipanaskan  bimetal  itu  dalam  keadaan  lurus
                      kemudian  setelah  dipanaskan,  bimetal  akan  melengkung  ke  arah

                      logam (besi) yang nilai koefisien muai panjangnya kecil atau lambat
                      memuai,  apabila  bimetal  didinginkan  akan  melengkung  ke  arah   Gambar 1.3 Termometer Bimetal

                      logam (tembaga) yang nilai koefisien muai panjangnya besar atau

                      cepat memuai.

                  b.  Termokopel

                      Termokopel  merupakan  salah  satu  jenis  sensor  suhu  yang  paling  populer  dan
                      sering  digunakan  dalam  berbagai  rangkaian  ataupun  peralatan  listrik  dan
                      Elektronika yang berkaitan dengan Suhu (Temperature). Beberapa kelebihan

                      Termokopel adalah responnya yang cepat terhadap perubahaan suhu
                      dan  juga  rentang  suhu  operasionalnya  yang  luas  yaitu  berkisar
                                                                                            Gambar 1.4 Termokopel
                      diantara -200˚C hingga 2000˚C.


                          SKALA SUHU

                       Bagaimana  skala  pada  termometer  dibuat?  Skala  pada

                 termometer  berdasarkan  dua  titik  acuan,  yakni  titik  tetap  atas

                 dan  titik  tetap  bawah.  Pada  umumnya  titik  tetap  bawah
                 ditentukan berdasarkan titik lebur es murni (suhu es yang sedang

                 mencair) pada tekanan 1 atmosfer. Sementara itu, titik tetap atas
                 ditentukan  berdasarkan  titik  didih  air  murni  (suhu  air  murni

                 yang  sedang  mendidih)  pada  1  atmosfer.  Rentang  antara  titik


                 tetap bawah dan titik tetap atas dibagi  menjadi bagian (skala).    Gambar 1.5 Perbandingan Skala Suhu
