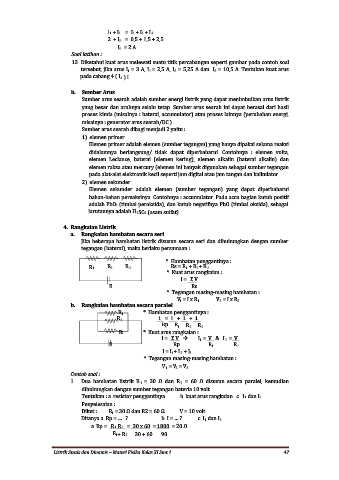

I 1 + I 5 = I 2 + I 3 + I 4
2 + I 5 = 0,5 + 1,5 + 2,5
I 5 = 2 A
Soal latihan :
13. Diketahui kuat arus melewati suatu titik percabangan seperti gambar pada contoh soal
tersebut, jika arus I 1 = 3 A, I 2 = 2,5 A, I 3 = 5,25 A dan I 5 = 10,5 A. Tentukan kuat arus
pada cabang 4 ( I 4 ) !

b. Sumber Arus
Sumber arus searah adalah sumber energi listrik yang dapat menimbulkan arus listrik
yang besar dan arahnya selalu tetap. Sumber arus searah ini dapat berasal dari hasil
proses kimia (misalnya : baterai, accumulator) atau proses lainnya (perubahan energi,
misalnya : generator arus searah/DC ).
Sumber arus searah dibagi menjadi 2 yaitu :
1) elemen primer
Elemen primer adalah elemen (sumber tegangan) yang hanya dipakai selama reaksi
didalamnya berlangsung/ tidak dapat diperbaharui. Contohnya : elemen volta,
elemen Leclance, baterai (elemen kering), elemen alkalin (baterai alkalin) dan
elemen raksa atau mercury (elemen ini banyak digunakan sebagai sumber tegangan
pada alat-alat elektronik kecil seperti jam digital atau jam tangan dan kalkulator.
2) elemen sekunder
Elemen sekunder adalah elemen (sumber tegangan) yang dapat diperbaharui
bahan-bahan pereaksinya. Contohnya : accumulator. Pada accu bagian kutub positif
adalah PbO 2 (timbal peroksida), dan kutub negatifnya PbO (timbal oksida), sebagai
larutannya adalah H 2SO 4 (asam sulfat).

4. Rangkaian Listrik
a. Rangkaian hambatan secara seri
Jika beberapa hambatan listrik disusun secara seri dan dihubungkan dengan sumber
tegangan (baterai), maka berlaku persamaan :

* Hambatan penggantinya :
R 1 R 2 R 3 Rs = R 1 + R 2 + R 3
* Kuat arus rangkaian :
I = Σ V
E Rs
* Tegangan masing-masing hambatan :
V 1 = I x R 1 V 2 = I x R 2
b. Rangkaian hambatan secara paralel
R 1 * Hambatan penggantinya :
R 2 1 = 1 + 1 + 1 .
Rp R 1 R 2 R 3
R 3 * Kuat arus rangkaian :
I = Σ V  I 1 = V & I 2 = V .
E Rp R 1 R 2
I = I 1 + I 2 + I 3
* Tegangan masing-masing hambatan :
V 1 = V 2 = V 3
Contoh soal :
1. Dua hambatan listrik R 1 = 30 Ω dan R 2 = 60 Ω disusun secara paralel, kemudian
dihubungkan dengan sumber tegangan batería 10 volt.
Tentukan : a. resistor penggantinya b. kuat arus rangkaian c. I 1 dan I 2
Penyelesaian :
Diket : R 1 = 30 Ω dan R2 = 60 Ω V = 10 volt
Ditanya a. Rp = ….. ? b. I = … ? c. I 1 dan I 2
a. Rp = R 1.R 2 = 30 x 60 = 1800 = 20 Ω
R 1+ R 2 30 + 60 90

Listrik Statis dan Dinamis ~ Materi Fisika Kelas XI Smt 1 47
