P. 52

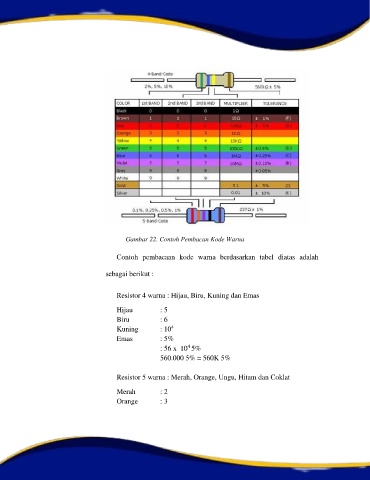

Gambar 22. Contoh Pembacan Kode Warna
Contoh pembacaan kode warna berdasarkan tabel diatas adalah
sebagai berikut :
Resistor 4 warna : Hijau, Biru, Kuning dan Emas
Hijau : 5
Biru : 6
Kuning : 10 4
Emas : 5%
4
: 56 x 10 5%
560.000 5% = 560K 5%
Resistor 5 warna : Merah, Orange, Ungu, Hitam dan Coklat
Merah : 2
Orange : 3
