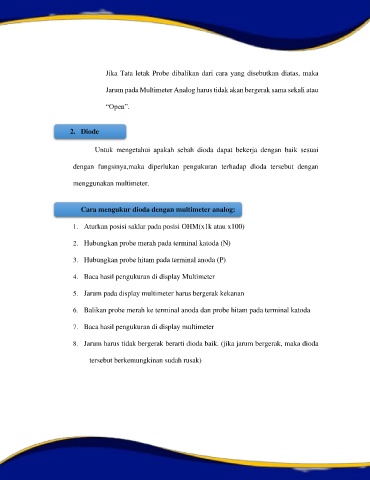

Jika Tata letak Probe dibalikan dari cara yang disebutkan diatas, maka

Jarum pada Multimeter Analog harus tidak akan bergerak sama sekali atau

“Open”.

2. Diode

Untuk mengetahui apakah sebah dioda dapat bekerja dengan baik sesuai

dengan fungsinya,maka diperlukan pengukuran terhadap dioda tersebut dengan

menggunakan multimeter.

Cara mengukur dioda dengan multimeter analog:

1. Aturkan posisi saklar pada posisi OHM(x1k atau x100)

2. Hubungkan probe merah pada terminal katoda (N)

3. Hubungkan probe hitam pada terminal anoda (P)

4. Baca hasil pengukuran di display Multimeter

5. Jarum pada display multimeter harus bergerak kekanan

6. Balikan probe merah ke terminal anoda dan probe hitam pada terminal katoda

7. Baca hasil pengukuran di display multimeter

8. Jarum harus tidak bergerak berarti dioda baik. (jika jarum bergerak, maka dioda

tersebut berkemungkinan sudah rusak)
