HUKUM FARADAY
Sebagaimana dijelaskan sebelumnya bahwa GGL atau gaya gerak
listrik merupakan beda potensial pada ujung penghantar dalam satu
rangkaian tanpa hambatan. GGL akan menghasilkan arus listrik yang

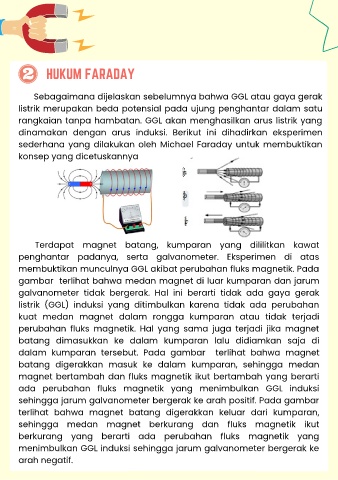

dinamakan dengan arus induksi. Berikut ini dihadirkan eksperimen
sederhana yang dilakukan oleh Michael Faraday untuk membuktikan
konsep yang dicetuskannya
Terdapat magnet batang, kumparan yang dililitkan kawat
penghantar padanya, serta galvanometer. Eksperimen di atas
membuktikan munculnya GGL akibat perubahan fluks magnetik. Pada
gambar terlihat bahwa medan magnet di luar kumparan dan jarum
galvanometer tidak bergerak. Hal ini berarti tidak ada gaya gerak
listrik (GGL) induksi yang ditimbulkan karena tidak ada perubahan
kuat medan magnet dalam rongga kumparan atau tidak terjadi
perubahan fluks magnetik. Hal yang sama juga terjadi jika magnet
batang dimasukkan ke dalam kumparan lalu didiamkan saja di
dalam kumparan tersebut. Pada gambar terlihat bahwa magnet
batang digerakkan masuk ke dalam kumparan, sehingga medan
magnet bertambah dan fluks magnetik ikut bertambah yang berarti
ada perubahan fluks magnetik yang menimbulkan GGL induksi
sehingga jarum galvanometer bergerak ke arah positif. Pada gambar
terlihat bahwa magnet batang digerakkan keluar dari kumparan,
sehingga medan magnet berkurang dan fluks magnetik ikut
berkurang yang berarti ada perubahan fluks magnetik yang
menimbulkan GGL induksi sehingga jarum galvanometer bergerak ke
arah negatif.
