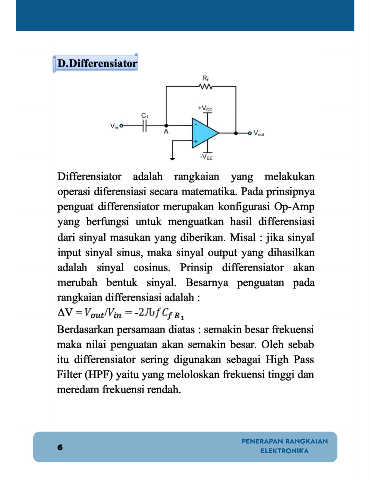

D. Differensiator

Differensiator adalah rangkaian yang melakukan

operasi diferensiasi secara matematika. Pada prinsipnya

penguat differensiator merupakan konfigurasi Op-Amp

yang berfungsi untuk menguatkan hasil differensiasi

dari sinyal masukan yang diberikan. Misal : jika sinyal

input sinyal sinus, maka sinyal output yang dihasilkan

adalah sinyal cosinus. Prinsip differensiator akan

merubah bentuk sinyal. Besarnya penguatan pada

rangkaian differensiasi adalah :

ΔV = / = -

Berdasarkan persamaan diatas : semakin besar frekuensi

maka nilai penguatan akan semakin besar. Oleh sebab

itu differensiator sering digunakan sebagai High Pass

Filter (HPF) yaitu yang meloloskan frekuensi tinggi dan

meredam frekuensi rendah.
