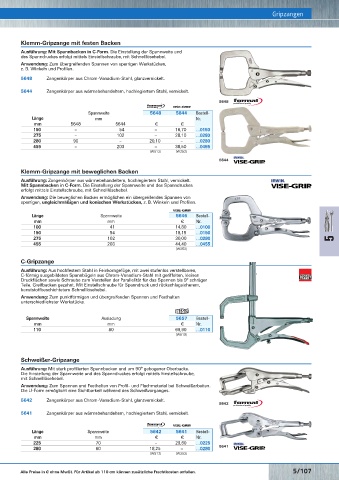

Page 1036 - Rubix Werkzeugkatalog 2019-21

Gripzangen
Langbeck-Gripzange Klemm-Gripzange mit festen Backen Gripzangen
IRWIN ® Ausführung: Mit Spannbacken in C-Form. Die Einstellung der Spannweite und
des Spanndruckes erfolgt mittels Einstellschraube, mit Schnelllösehebel.
®
Anwendung: Zum übergreifenden Spannen von sperrigen Werkstücken,
z. B. Winkeln und Profilen.
5648 Zangenkörper aus Chrom-Vanadium-Stahl, glanzvernickelt.

5644 Zangenkörper aus wärmebehandeltem, hochlegiertem Stahl, vernickelt.

5648
Spannweite 5648 5644 Bestell-
Länge mm Nr.
mm 5648 5644 € €
Weitspann-Gripzange 150 – 54 – 16,70 …0150
IRWIN ® 275 – 102 – 28,10 …0280
280 90 – 20,10 – …0280
®
455 – 203 – 38,50 …0455
(W512) (W252)
IRWIN
5644 ® ®
Klemm-Gripzange mit beweglichen Backen
Ausführung: Zangenkörper aus wärmebehandeltem, hochlegiertem Stahl, vernickelt. IRWIN ®
Mit Spannbacken in C-Form. Die Einstellung der Spannweite und des Spanndruckes
erfolgt mittels Einstellschraube, mit Schnelllösehebel. ®
Anwendung: Die beweglichen Backen ermöglichen ein übergreifendes Spannen von
Parallel-Gripzange sperrigen, ungleichmäßigen und konischen Werkstücken, z. B. Winkeln und Profilen.

Länge Spannweite 5646 Bestell-
mm mm € Nr.
100 41 14,80 …0100
150 54 18,15 …0150
275 102 30,00 …0280 5
455 203 44,40 …0455
(W252)

C-Gripzange
Ausführung: Aus hochfestem Stahl in Feinkorngefüge, mit zwei stufenlos verstellbaren,
C-förmig ausgebildeten Spannbügeln aus Chrom-Vanadium-Stahl mit geriffelten, kleinen
Druckflächen sowie Schraube zum Verstellen der Parallelität für das Spannen bis 9° schräger
Teile. Greifbacken gezahnt. Mit Einstellschraube für Spanndruck und rückschlagsicherem,
kunststoffbeschichtetem Schnelllösehebel.
Ketten-Gripzange
Anwendung: Zum punktförmigen und übergreifenden Spannen und Festhalten
IRWIN ® unterschiedlichster Werkstücke.
®
Spannweite Ausladung 5657 Bestell-
mm mm € Nr.
110 80 69,90 …0110
(W519)

Schweißer-Gripzange
Ausführung: Mit stark profilierten Spannbacken und um 90° gebogener Oberbacke.
Die Einstellung der Spannweite und des Spanndruckes erfolgt mittels Einstellschraube,
mit Schnelllösehebel.
Anwendung: Zum Spannen und Festhalten von Profil- und Flachmaterial bei Schweißarbeiten.
Abklemm-Gripzange Die U-Form ermöglicht eine Sichtbarkeit während des Schweißvorganges.
5642 Zangenkörper aus Chrom-Vanadium-Stahl, glanzvernickelt.
IRWIN ® 5642

®
5641 Zangenkörper aus wärmebehandeltem, hochlegiertem Stahl, vernickelt.

Länge Spannweite 5642 5641 Bestell-
mm mm € € Nr.
225 70 – 29,60 …0225 IRWIN ®

280 60 18,25 – …0280 5641 ®
(W512) (W252)
5/106 Alle Lagerartikel mit 24-Std.-Lieferservice, außer ÅÄ = 48-Std.-Lieferservice. Alle Preise in € ohne MwSt. Für Artikel ab 110 cm können zusätzliche Frachtkosten anfallen. 5/107
