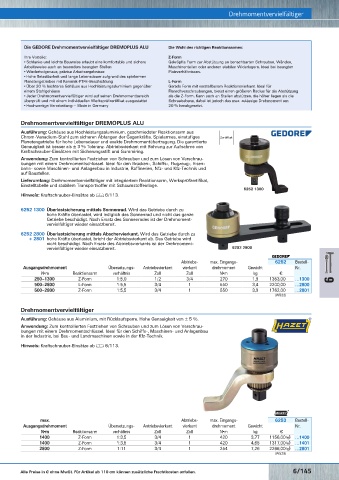

Page 1232 - Rubix Werkzeugkatalog 2019-21

Einsteck-Werkzeuge
Einsteck-Anschweißstück O Drehmomentvervielfältiger
Die GEDORE Drehmomentvervielfältiger DREMOPLUS ALU Die Wahl des richtigen Reaktionsarmes:
Ihre Vorteile: Z-Form
• Schlanke und leichte Bauweise erlaubt eine komfortable und sichere Gekröpfte Form zur Abstützung an benachbarten Schrauben, Wänden,
Arbeitsweise auch an besonders beengten Stellen Maschinenteilen oder anderen stabilen Widerlagern. Ideal bei beengten
• Wiederholgenaue, präzise Arbeitsergebnisse Platzverhältnissen.
• Hohe Belastbarkeit und lange Lebensdauer aufgrund des spielarmen
Planetengetriebes mit Keramik-PTFE-Beschichtung L-Form
• Über 30 % leichteres Gehäuse aus Hochleistungsaluminium gegenüber Gerade Form mit verstellbarem Reaktionsvierkant. Ideal für
einem Stahlgehäuse Flanschverschraubungen, bietet einen größeren Radius für die Abstützung
• Jeder Drehmomentvervielfältiger wird auf seinen Drehmomentbereich als die Z-Form. Kann auch an Stellen abstützen, die höher liegen als die
überprüft und mit einem individuellen Werksprüfzertifikat ausgestattet Schraubebene, dabei ist jedoch das max. zulässige Drehmoment um
• Hochwertige Verarbeitung – Made in Germany 20 % herabgesetzt.

Einsteck-Vergrößerungsstück O Drehmomentvervielfältiger DREMOPLUS ALU
Ausführung: Gehäuse aus Hochleistungsaluminium, geschmiedeter Reaktionsarm aus
Chrom-Vanadium-Stahl zum sicheren Abfangen der Gegenkräfte. Spielarmes, einstufiges Zerti kat
Planetengetriebe für hohe Lebensdauer und exakte Drehmomentübertragung. Die garantierte
Genauigkeit ist besser als ± 3 % Toleranz. Abtriebsvierkant mit Bohrung zur Aufnahme von
Kraftschrauber-Einsätzen mit Sicherungsstift und Gummiring.
Anwendung: Zum kontrollierten Festziehen von Schrauben und zum Lösen von Verschrau-
bungen mit einem Drehmomentschlüssel. Ideal für den Brücken-, Schiffs-, Flugzeug-, Eisen-
bahn- sowie Maschinen- und Anlagenbau in Industrie, Raffinerien, Nfz- und Kfz-Technik und
auf Baustellen.
Lieferumfang: Drehmomentvervielfältiger mit integriertem Reaktionsarm, Werksprüfzertifikat,
Einstelltabelle und stabilem Transportkoffer mit Schaumstoffeinlage.
6252 1300
Hinweis: Kraftschrauber-Einsätze ab Ç 6/113.

6252 1300 Überlastsicherung mittels Sonnenrad. Wird das Getriebe durch zu
hohe Kräfte überlastet, wird lediglich das Sonnenrad und nicht das ganze
Einsteck-Reduzierstück O Getriebe beschädigt. Nach Ersatz des Sonnenrades ist der Drehmoment-
vervielfältiger wieder einsatzbereit.
6252 2800 Überlastsicherung mittels Abschervierkant. Wird das Getriebe durch zu
+ 2801 hohe Kräfte überlastet, bricht der Abtriebsvierkant ab. Das Getriebe wird
nicht beschädigt. Nach Ersatz des Abtriebsvierkants ist der Drehmoment-
vervielfältiger wieder einsatzbereit. 6252 2800

Abtriebs- max. Eingangs- 6252 Bestell-
Ausgangsdrehmoment Übersetzungs- Antriebsvierkant vierkant drehmoment Gewicht Nr.
N•m Reaktionsarm verhältnis Zoll Zoll N•m kg €
250– 1300 Z-Form 1:5,0 1/2 3/4 270 1,9 1353,00 …1300 6
500– 2800 L-Form 1:5,5 3/4 1 550 3,4 2200,00 …2800

500– 2800 Z-Form 1:5,5 3/4 1 550 3,9 1762,00 …2801
(W522)
Drehmomentvervielfältiger

Ausführung: Gehäuse aus Aluminium, mit Rücklaufsperre. Hohe Genauigkeit von ± 5 %.
Anwendung: Zum kontrollierten Festziehen von Schrauben und zum Lösen von Verschrau-
bungen mit einem Drehmomentschlüssel. Ideal für den Schiffs-, Maschinen- und Anlagenbau
in der Industrie, bei Bau- und Landmaschinen sowie in der Kfz-Technik.

Hinweis: Kraftschrauber-Einsätze ab Ç 6/113.

max. Abtriebs- max. Eingangs- 6253 Bestell-
Ausgangsdrehmoment Übersetzungs- Antriebsvierkant vierkant drehmoment Gewicht Nr.
N•m Reaktionsarm verhältnis Zoll Zoll N•m kg €
1400 Z-Form 1:3,5 3/4 1 420 3,77 1156,00 ÅÄ …1400
1400 Z-Form 1:3,5 3/4 1 420 4,65 1317,00 ÅÄ …1401

2800 Z-Form 1:11 3/4 1 254 7,26 2266,00 ÅÄ …2801
(W529)
