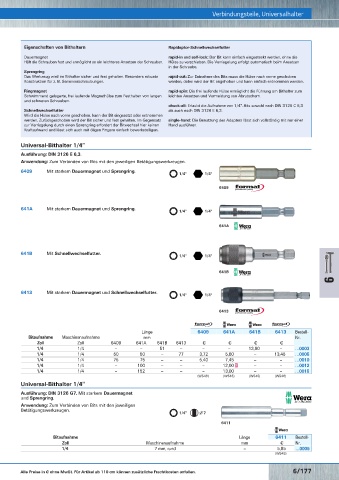

Page 1264 - Rubix Werkzeugkatalog 2019-21

Verbindungsteile, Universalhalter
Verbindungsteil, Bit-Adapter Verbindungsteile, Universalhalter
Eigenschaften von Bithaltern Rapidaptor-Schnellwechselfutter
Dauermagnet rapid-in und self-lock: Der Bit kann einfach eingesteckt werden, ohne die
Hält die Schrauben fest und ermöglicht so ein leichteres Ansetzen der Schrauben. Hülse zu verschieben. Die Verriegelung erfolgt automatisch beim Ansetzen
in der Schraube.
Sprengring
Das Werkzeug wird im Bithalter sicher und fest gehalten. Besonders robuste rapid-out: Zur Entnahme des Bits muss die Hülse nach vorne geschoben
Konstruktion für z. B. Serienverschraubungen. werden, dabei wird der Bit angehoben und kann einfach entnommen werden.
Ringmagnet rapid-spin: Die frei laufende Hülse ermöglicht die Führung am Bithalter zum
Schwimmend gelagerte, frei laufende Magnethülse zum Festhalten von langen leichten Ansetzen und Vermeidung von Abrutschern.
und schweren Schrauben.
chuck-all: Erlaubt die Aufnahme von 1/4"-Bits sowohl nach DIN 3126 C 6,3
Schnellwechselfutter als auch nach DIN 3126 E 6,3.
Wird die Hülse nach vorne geschoben, kann der Bit eingesetzt oder entnommen
werden. Zurückgeschoben wird der Bit sicher und fest gehalten. Im Gegensatz single-hand: Die Benutzung des Adapters lässt sich vollständig mit nur einer
zur Verriegelung durch einen Sprengring erfordert der Bitwechsel hier keinen Hand ausführen.
Verbindungsteil, Bit-Adapter Kraftaufwand und lässt sich auch mit öligen Fingern einfach bewerkstelligen.

Universal-Bithalter 1/4"
Ausführung: DIN 3126 E 6,3.
Anwendung: Zum Verbinden von Bits mit den jeweiligen Betätigungswerkzeugen.
6409 Mit starkem Dauermagnet und Sprengring. 1/4" 1/4"

6409

641A Mit starkem Dauermagnet und Sprengring. 1/4" 1/4"

Verbindungsteil, Werkzeugschaft
641A

641B Mit Schnellwechselfutter. 1/4" 1/4"

641B
6
Verbindungsteil, Werkzeugschaft
6413 Mit starkem Dauermagnet und Schnellwechselfutter. 1/4" 1/4"

6413

Länge 6409 641A 641B 6413 Bestell-
Bitaufnahme Maschinenaufnahme mm Nr.
Zoll Zoll 6409 641A 641B 6413 € € € €
1/4 1/4 – – 51 – – – 13,80 – …0003

1/4 1/4 50 50 – 77 3,72 5,60 – 13,45 …0005

1/4 1/4 75 75 – – 5,40 7,45 – – …0010
1/4 1/4 – 100 – – – 12,00 – – …0012

1/4 1/4 – 152 – – – 13,00 – – …0015
(W546) (W545) (W545) (W546)
Verbindungsteil-Set
Universal-Bithalter 1/4"
Ausführung: DIN 3126 G7. Mit starkem Dauermagnet
und Sprengring.
Anwendung: Zum Verbinden von Bits mit den jeweiligen
Betätigungswerkzeugen.
1/4" ∅ 7
6411
Bitaufnahme Länge 6411 Bestell-
Zoll Maschinenaufnahme mm € Nr.
1/4 7 mm, rund – 5,85 …0005
(W545)
