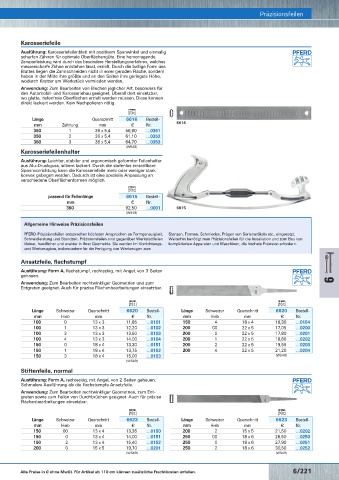

Page 1308 - Rubix Werkzeugkatalog 2019-21

Feilen
Kettensägenfeile, flach Karosseriefeile Präzisionsfeilen
Ausführung: Karosseriefeilenblatt mit positivem Spanwinkel und einmalig
scharfen Zähnen für optimale Oberflächengüte. Eine hervorragende
Zerspanleistung wird durch das besondere Herstellungsverfahren, welches
messerscharfe Zähne entstehen lässt, erzielt. Durch die ballige Form des
Blattes liegen die Zahnschneiden nicht in einer geraden Fläche, sondern
haben in der Mitte ihre größte und an den Seiten ihre geringste Höhe,
wodurch Kratzer am Werkstück vermieden werden.
Anwendung: Zum Bearbeiten von Blechen jeglicher Art, besonders für
den Automobil- und Karosseriebau geeignet. Überall dort einsetzbar,
wo glatte, riefenfreie Oberflächen erzielt werden müssen. Diese können
direkt lackiert werden. Kein Nachpolieren nötig.
Mühlsägefeile
Länge Querschnitt 6616 Bestell-
mm Zahnung mm € Nr. 6616

350 1 36 x 5,4 56,90 …0351
350 2 36 x 5,4 61,10 …0352
350 3 36 x 5,4 64,70 …0353
(W549)
Karosseriefeilenhalter
Ausführung: Leichter, stabiler und ergonomisch geformter Feilenhalter
aus Alu-Druckguss, silbern lackiert. Durch die stufenlos einstellbare
Spannvorrichtung kann die Karosseriefeile mehr oder weniger stark
Entgratfeile konvex gebogen werden. Dadurch ist eine spezielle Anpassung an
verschiedene Oberflächenformen möglich.

passend für Feilenlänge 6615 Bestell-
mm € Nr.
350 92,50 …0001 6615
(W549)

Allgemeine Hinweise Präzisionsfeilen
PFERD-Präzisionsfeilen entsprechen höchsten Ansprüchen an Formgenauigkeit, Stanzen, Formen, Schmieden, Prägen von Serienartikeln etc., eingesetzt.
Schneidleistung und Standzeit. Präzisionsfeilen sind gegenüber Werkstattfeilen Weiterhin benötigt man Präzisionsfeilen für die Installation und zum Bau von
Weichmetallfeile kleiner, handlicher und exakter in ihrer Geometrie. Sie werden im Vorrichtungs- komplizierten Apparaten und Maschinen, die höchste Präzision erfordern.
und Werkzeugbau, insbesondere für die Fertigung von Werkzeugen zum

Ansatzfeile, flachstumpf
Ausführung: Form A, flachstumpf, rechteckig, mit Angel, von 3 Seiten
gehauen.
Anwendung: Zum Bearbeiten rechtwinkliger Geometrien und zum 6
Entgraten geeignet. Auch für präzise Flächenbearbeitungen einsetzbar.

Länge Schweizer Querschnitt 6620 Bestell- Länge Schweizer Querschnitt 6620 Bestell-
mm Hieb mm € Nr. mm Hieb mm € Nr.
100 0 13 x 3 11,85 …0101 150 4 18 x 4 16,30 …0154
100 1 13 x 3 12,20 …0102 200 00 22 x 5 17,05 …0200
100 3 13 x 3 13,50 …0103 200 0 22 x 5 17,80 …0201
Holzraspel 100 4 13 x 3 14,00 …0104 200 1 22 x 5 18,80 …0202
150 0 18 x 4 13,30 …0151 200 2 22 x 5 19,55 …0203
150 1 18 x 4 13,75 …0152 200 4 22 x 5 21,20 …0204
150 3 18 x 4 15,00 …0153 (W549)
(W549)
Stiftenfeile, normal
Ausführung: Form A, rechteckig, mit Angel, von 2 Seiten gehauen.
Schmalere Ausführung als die flachstumpfe Ansatzfeile.
Anwendung: Zum Bearbeiten rechtwinkliger Geometrien, zum Ent-
graten sowie zum Feilen von Durchbrüchen geeignet. Auch für präzise
Flächenbearbeitungen einsetzbar.

Querschnitt 6605 6606 6607 Bestell- Länge Schweizer Querschnitt 6623 Bestell- Länge Schweizer Querschnitt 6623 Bestell-
Länge Hieb mm Nr. mm Hieb mm € Nr. mm Hieb mm € Nr.
mm 6605 6606/6607 6605 6606 6607 € € € 150 00 13 x 4 13,35 …0150 200 2 15 x 5 21,50 …0202

200 – 2 – 21 x 7,5 9,5 – 8,30 7,20 …0200 150 0 13 x 4 14,00 …0151 250 00 18 x 6 26,50 …0250

250 1 2 25 x 7,5 25 x 8,5 11,5 9,05 11,00 9,50 …0250 150 2 13 x 4 15,40 …0152 250 0 18 x 6 27,90 …0251
300 – 2 – 30 x 10,0 – – 14,20 – …0300 200 0 15 x 5 19,70 …0201 250 2 18 x 6 30,50 …0252
(W548) (W548) (W548) (W549) (W549)
