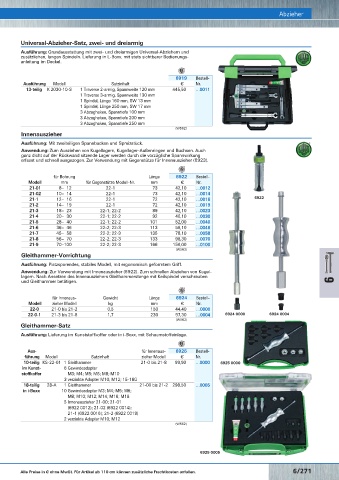

Page 1358 - Rubix Werkzeugkatalog 2019-21

Universal­Abzieher­Satz, zwei­ und dreiarmig Abzieher
Ausführung: Grundausstattung mit zwei- und dreiarmigen Universal-Abziehern und
zusätzlichen, langen Spindeln. Lieferung in L-Boxx, mit stets sichtbarer Bedienungs-
anleitung im Deckel.

6919 Bestell-
Ausführung Modell Satzinhalt € Nr.
13­teilig K 2030-10-S 1 Traverse 2-armig, Spannweite 120 mm 445,50 …0011
1 Traverse 3-armig, Spannweite 130 mm
1 Spindel, Länge 160 mm, SW 13 mm
1 Spindel, Länge 250 mm, SW 17 mm
3 Abzughaken, Spanntiefe 100 mm
3 Abzughaken, Spanntiefe 200 mm
3 Abzughaken, Spanntiefe 250 mm
(W562)
Innenauszieher
Ausführung: Mit zweiteiligen Spannbacken und Spreizstück.
Anwendung: Zum Ausziehen von Kugellagern, Kugellager-Außenringen und Buchsen. Auch
ganz dicht auf der Rückwand sitzende Lager werden durch die vorzügliche Spannwirkung
erfasst und schnell ausgezogen. Zur Verwendung mit Gegenstütze für Innenauszieher (6923).

für Bohrung Länge 6922 Bestell-
Modell mm für Gegenstütze Modell-Nr. mm € Nr.
21­01 8– 12 22-1 73 42,10 …0012
21­02 10– 14 22-1 73 42,10 …0014
21­1 12– 16 22-1 72 42,10 …0016 6922
21­2 14– 19 22-1 72 42,10 …0019
21­3 18– 23 22-1; 22-2 89 42,10 …0023
21­4 20– 30 22-1; 22-2 92 46,10 …0030
21­5 28– 40 22-1; 22-2 101 52,00 …0040
21­6 36– 46 22-2; 22-3 113 58,10 …0046
21­7 45– 58 22-2; 22-3 135 78,10 …0058
21­8 56– 70 22-2; 22-3 133 98,30 …0070
21­9 70– 100 22-2; 22-3 166 156,00 …0100
(W562)
Gleithammer­Vorrichtung
Ausführung: Platzsparendes, stabiles Modell, mit ergonomisch geformtem Griff.
Anwendung: Zur Verwendung mit Innenauszieher (6922). Zum schnellen Abziehen von Kugel-
lagern. Nach Ansetzen des Innenausziehers Gleithammerstange mit Keilspindel verschrauben
und Gleithammer betätigen. 6

für Innenaus- Gewicht Länge 6924 Bestell-
Modell zieher Modell kg mm € Nr.
22­0 21-0 bis 21-2 0,5 150 44,40 …0000
22­0­1 21-3 bis 21-8 1,7 230 97,30 …0004 6924 0000 6924 0004
(W562)
Gleithammer­Satz
Ausführung: Lieferung im Kunststoffkoffer oder in i-Boxx, mit Schaumstoffeinlage.

Aus­ für Innenaus- 6925 Bestell-
führung Modell Satzinhalt zieher Modell € Nr.
10­teilig KS-22-01 1 Gleithammer 21-0 bis 21-8 99,90 …0000 6925 0000
im Kunst­ 6 Gewindeadapter
stoffkoffer M3; M4; M5; M6; M8; M10
3 verzinkte Adapter M10; M12; 15-16G
18­teilig 28-A 1 Gleithammer 21-00 bis 21-2 298,50 …0005
in i­Boxx 10 Gewindeadapter M3; M4; M5; M6;
M8; M10; M12; M14; M16; M18
5 Innenauszieher 21-00; 21-01
(6922 0012); 21-02 (6922 0014);
21-1 (6922 0016); 21-2 (6922 0019)
2 verzinkte Adapter M10; M12
(W562)

6925 0005

6/271
Alle Preise in € ohne MwSt. Für Artikel ab 110 cm können zusätzliche Frachtkosten anfallen.
