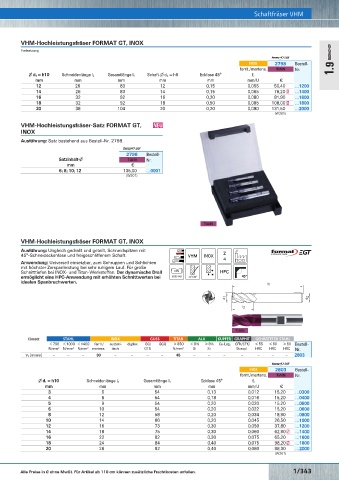

Page 368 - Rubix Werkzeugkatalog 2019-21

Schaftfräser VHM
VHM-Hochleistungsfräser FORMAT GT, UNI VHM-Hochleistungsfräser FORMAT GT, INOX Schaftfräser VHM
Fortsetzung
INOX 2798 Bestell-
ferrit./martens. TiAlN Nr. 1.9
∅ d 1 = h10 Schneidenlänge l 2 Gesamtlänge l 1 Schaft-∅ d 2 = h6 Eckfase 45° f z
mm mm mm mm mm mm/U €
G 12 26 83 12 0,15 0,055 50,40 …1200
14 26 83 14 0,15 0,065 76,20 …1400
G G 16 32 92 16 0,20 0,080 81,90 …1600
18 32 92 18 0,50 0,085 108,00 …1800
O
20 38 104 20 0,20 0,090 131,50 …2000
(W201)
O
O VHM-Hochleistungsfräser-Satz FORMAT GT, O
INOX
Ausführung: Satz bestehend aus Bestell-Nr. 2798.

Einsatz STAHL INOX GUSS TITAN ALU KUPFER GRAPHIT GEHÄRTETER STAHL 2798 Bestell-
< 700 < 1000 < 1400 ferrit./ austeni- duplex GG/ GGG > 850 < 8% > 8% Cu-Leg. GFK/CFK/ < 55 < 60 > 60 Bestell- Satzinhalt-∅ TiAlN Nr.
N/mm 2 N/mm 2 N/mm 2 martens. tisch GTS N/mm 2 Si Si Duropl. HRC HRC HRC Nr. mm €
V C [m/min] – – – 90 – – – – 45 – – – – – – – 2802 6; 8; 10; 12 135,00 …0001
(W201)
STAHL 2802 Bestell-
< 1000 N/mm TiAlN Nr.
2
Schaft-∅ d 2 = h6 Eckfase 45°
∅ d 1 = h10 Schneidenlänge l 2 Gesamtlänge l 1 Hals-∅ d 3 Freizone l 3 f z
mm mm mm mm mm mm mm mm/U €
6 22 63 5,5 30 6 0,20 0,040 26,80 …0600

8 28 80 7,5 36 8 0,20 0,050 33,10 …0800
10 33 100 9,5 54 10 0,20 0,070 43,10 …1000

12 42 100 11,5 54 12 0,30 0,090 55,70 …1200 TiAlN
14 48 100 13,5 54 14 0,30 0,110 87,20 …1400

16 53 150 15,5 69 16 0,30 0,130 101,00 …1600

18 65 150 17,5 84 18 0,40 0,150 183,00 …1800 VHM-Hochleistungsfräser FORMAT GT, INOX

20 84 150 19,5 84 20 0,40 0,170 147,00 …2000
(W201) Ausführung: Ungleich gedrallt und geteilt, Schneidspitzen mit Z
45°-Schneideckenfase und freigeschliffenem Schaft. VHM INOX 4
Anwendung: Universell einsetzbar, zum Schruppen und Schlichten
VHM-Hochleistungsfräser FORMAT GT, INOX mit höchster Zerspanleistung bei sehr ruhigem Lauf. Für große
Schnitttiefen bei INOX- und Titan-Werkstoffen. Der dynamische Drall DIN HPC
ermöglicht eine HPC-Anwendung mit erhöhten Schnittwerten bei 6535-HB 35°/38° 45°
idealen Spanbruchwerten.

TiAlN
Einsatz STAHL INOX GUSS TITAN ALU KUPFER GRAPHIT GEHÄRTETER STAHL
< 700 < 1000 < 1400 ferrit./ austeni- duplex GG/ GGG > 850 < 8% > 8% Cu-Leg. GFK/CFK/ < 55 < 60 > 60 Bestell-
N/mm 2 N/mm 2 N/mm 2 martens. tisch GTS N/mm 2 Si Si Duropl. HRC HRC HRC Nr.
V C [m/min] – – – 90 – – – – 45 – – – – – – – 2803
Einsatz STAHL INOX GUSS TITAN ALU KUPFER GRAPHIT GEHÄRTETER STAHL
< 700 < 1000 < 1400 ferrit./ austeni- duplex GG/ GGG > 850 < 8% > 8% Cu-Leg. GFK/CFK/ < 55 < 60 > 60 Bestell- INOX 2803 Bestell-
N/mm 2 N/mm 2 N/mm 2 martens. tisch GTS N/mm 2 Si Si Duropl. HRC HRC HRC Nr. ferrit./martens. TiAlN Nr.
V C [m/min] – – – 86 – – – – 35 – – – – – – – 2798 ∅ d 1 = h10 Schneidenlänge l 2 Gesamtlänge l 1 Eckfase 45° f z
mm mm mm mm mm/U €
3 6 54 0,13 0,012 15,20 …0300
INOX 2798 Bestell-
ferrit./martens. TiAlN Nr. 4 8 54 0,18 0,016 15,20 …0400

∅ d 1 = h10 Schneidenlänge l 2 Gesamtlänge l 1 Schaft-∅ d 2 = h6 Eckfase 45° f z 5 9 54 0,20 0,020 15,20 …0500

mm mm mm mm mm mm/U € 6 10 54 0,20 0,022 15,20 …0600

3 8 57 6 0,05 0,015 18,90 …0300 8 12 58 0,20 0,034 18,90 …0800

4 11 57 6 0,05 0,020 18,90 …0400 10 14 66 0,20 0,045 26,50 …1000

5 13 57 6 0,08 0,024 18,90 …0500 12 16 73 0,30 0,050 37,80 …1200

6 13 57 6 0,08 0,028 18,90 …0600 14 18 75 0,30 0,060 62,90 …1400

8 19 63 8 0,10 0,038 25,60 …0800 16 22 82 0,30 0,075 65,20 …1600

10 22 72 10 0,10 0,050 35,70 …1000 18 24 84 0,40 0,075 98,20 …1800

(W201) 20 26 92 0,40 0,080 98,30 …2000
Fortsetzung nächste Seite (W201)
