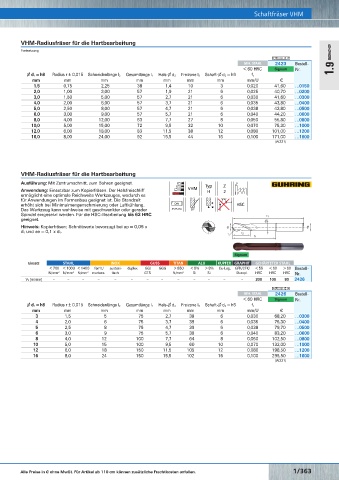

Page 388 - Rubix Werkzeugkatalog 2019-21

Schaftfräser VHM
VHM-Radiusfräser für die Hartbearbeitung VHM-Radiusfräser für die Hartbearbeitung Schaftfräser VHM
Fortsetzung
GEH. STAHL 2423 Bestell-
< 60 HRC Signum Nr. 1.9
∅ d 1 = h8 Radius r ± 0,015 Schneidenlänge l 2 Gesamtlänge l 1 Hals-∅ d 3 Freizone l 3 Schaft-∅ d 2 = h6 f z
mm mm mm mm mm mm mm mm/U €
1,5 0,75 2,25 38 1,4 10 3 0,020 41,60 …0150
10
2,0 1,00 3,00 57 1,9 21 6 0,025 40,70 …0200
3,0 1,50 5,00 57 2,7 21 6 0,030 41,60 …0300
4,0 2,00 6,00 57 3,7 21 6 0,035 43,80 …0400
5,0 2,50 8,00 57 4,7 21 6 0,038 43,80 …0500
6,0 3,00 9,00 57 5,7 21 6 0,040 44,20 …0600
8,0 4,00 12,00 63 7,7 27 8 0,050 55,80 …0800
10,0 5,00 15,00 72 9,5 32 10 0,070 75,30 …1000
12,0 6,00 18,00 83 11,5 38 12 0,080 101,00 …1200
16,0 8,00 24,00 92 15,5 44 16 0,100 171,00 …1600
(W221)
Einsatz STAHL INOX GUSS TITAN ALU KUPFER GRAPHIT GEHÄRTETER STAHL
< 700 < 1000 < 1400 ferrit./ austeni- duplex GG/ GGG > 850 < 8% > 8% Cu-Leg. GFK/CFK/ < 55 < 60 > 60 Bestell-
N/mm 2 N/mm 2 N/mm 2 martens. tisch GTS N/mm 2 Si Si Duropl. HRC HRC HRC Nr.
V C [m/min] – – 235 – – – – – – – – – – 230 225 155 2422
VHM-Radiusfräser für die Hartbearbeitung
GEH. STAHL 2422 Bestell-
< 60 HRC TiAlN-S Nr. Ausführung: Mit Zentrumschnitt, zum Bohren geeignet. Typ Z
∅ d 1 = 0/-0,012 Radius r Schneidenlänge l 2 Gesamtlänge l 1 Hals-∅ d 3 Freizone l 3 Schaft-∅ d 2 = h6 f z Anwendung: Einsetzbar zum Kopierfräsen. Der Halsfreischliff VHM H 2
mm mm mm mm mm mm mm mm/U € ermöglicht eine optimale Reichweite Werkzeuges, wodurch es

0,5 0,25 0,7 40 – – 4 0,019 38,90 …2050 für Anwendungen im Formenbau geeignet ist. Die Standzeit DIN HSC
erhöht sich bei Minimalmengenschmierung oder Luftkühlung.
1 0,50 1,5 50 0,95 3 6 0,038 39,40 …2100 Das Werkzeug kann wahlweise mit geschwenkter oder gerader 6535-HA 30°

1,5 0,75 2,0 50 1,45 4 6 0,042 36,30 …2150 Spindel eingesetzt werden. Für die HSC-Bearbeitung bis 62 HRC

2 1,00 2,5 50 1,95 5 6 0,045 36,30 …2200 geeignet.

3 1,50 4,0 60 2,85 10 6 0,067 36,30 …2300 Hinweis: Kopierfräsen; Schnittwerte bevorzugt bei ap = 0,05 x

4 2,00 5,0 60 3,85 10 6 0,090 36,30 …2400 d 1 und ae = 0,1 x d 1.

5 2,50 6,0 60 4,85 12 6 0,113 39,10 …2500

6 3,00 7,0 60 5,85 15 6 0,125 39,10 …2600

8 4,00 9,0 80 7,70 15 8 0,134 65,60 …2800
10 5,00 11,0 80 9,70 25 10 0,144 108,50 …3000 Signum

(W212)
VHM-Radiusfräser für die Hartbearbeitung Einsatz STAHL INOX GUSS TITAN ALU KUPFER GRAPHIT GEHÄRTETER STAHL
< 700 < 1000 < 1400 ferrit./ austeni- duplex GG/ GGG > 850 < 8% > 8% Cu-Leg. GFK/CFK/ < 55 < 60 > 60 Bestell-
N/mm 2 N/mm 2 N/mm 2 martens. tisch GTS N/mm 2 Si Si Duropl. HRC HRC HRC Nr.
V C [m/min] – – – – – – – – – – – – – 200 100 80 2426
GEH. STAHL 2426 Bestell-
< 60 HRC Signum Nr.
∅ d 1 = h8 Radius r ± 0,015 Schneidenlänge l 2 Gesamtlänge l 1 Hals-∅ d 3 Freizone l 3 Schaft-∅ d 2 = h6 f z
mm mm mm mm mm mm mm mm/U €
3 1,5 5 75 2,7 39 6 0,030 68,20 …0300
4 2,0 6 75 3,7 39 6 0,035 75,30 …0400
5 2,5 8 75 4,7 39 6 0,038 79,70 …0500
6 3,0 9 75 5,7 39 6 0,040 83,20 …0600

8 4,0 12 100 7,7 64 8 0,050 102,50 …0800
10 5,0 15 100 9,5 60 10 0,070 132,00 …1000

12 6,0 18 150 11,5 105 12 0,080 198,50 …1200
16 8,0 24 150 15,5 102 16 0,100 295,50 …1600

(W221)
Einsatz STAHL INOX GUSS TITAN ALU KUPFER GRAPHIT GEHÄRTETER STAHL
< 700 < 1000 < 1400 ferrit./ austeni- duplex GG/ GGG > 850 < 8% > 8% Cu-Leg. GFK/CFK/ < 55 < 60 > 60 Bestell-
N/mm 2 N/mm 2 N/mm 2 martens. tisch GTS N/mm 2 Si Si Duropl. HRC HRC HRC Nr.
V C [m/min] – – – – – – 200 160 – – – – – 200 100 80 2423
GEH. STAHL 2423 Bestell-
< 60 HRC Signum Nr.
∅ d 1 = h8 Radius r ± 0,015 Schneidenlänge l 2 Gesamtlänge l 1 Hals-∅ d 3 Freizone l 3 Schaft-∅ d 2 = h6 f z
mm mm mm mm mm mm mm mm/U €

0,5 0,25 0,75 38 0,4 10 3 0,010 46,90 …0050

0,8 0,40 1,20 38 0,7 10 3 0,012 46,90 …0080

1,0 0,50 1,50 38 0,9 10 3 0,015 41,60 …0100
(W221)
Fortsetzung nächste Seite
