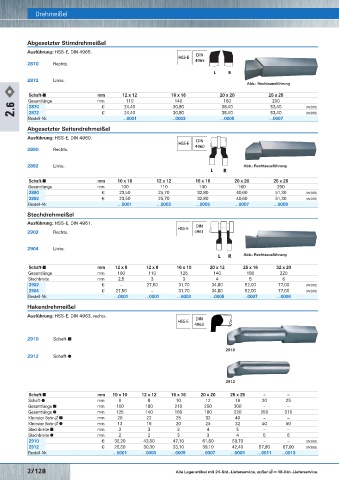

Page 527 - Rubix Werkzeugkatalog 2019-21

Drehmeißel
Abgesetzter Stirndrehmeißel Hartmetall-Drehmeißel Drehmeißel
Ausführung: HSS-E, DIN 4965. Ausführung: DIN 4971bis DIN 4981 bzw. nach Werksnormen DIN
DIN
2
HSS-E 4965 263/282 und 283. Alle Stahlschäfte mit ca. 750 N/mm Festigkeit
2870 Rechts. und plan gefräster Auflagefläche.
Alle Drehmeißel sind mit einer aufgelöteten und scharf geschliffenen
Hartmetall-Schneidplatte versehen.
Toleranz Gesamtlänge: max. ± 5 %.
2872 Links. Werkstoff/Schneidplatten: HM-Sorte ISO-Bereich P25/P30.
Abb.: Rechtsausführung
Anwendung: Für allgemeine Dreharbeiten.
Schaft-Y mm 12 x 12 16 x 16 20 x 20 25 x 25 P25/P30 ist geeignet für Stahl, Stahlguss, langspanende(n)
Gesamtlänge mm 110 140 160 200 Eisenwerkstoffe und Temperguss.
2.6 2870 € 24,40 30,80 38,40 53,40 (W266) Alle Drehmeißel sind auch in den Hartmetallsorten P10, P20, P40,

53,40
38,40
€

2872
24,40
M10/20, K10/K20 auf Anfrage lieferbar.
30,80

(W266)
Bestell-Nr. …0001 …0003 …0005 …0007
Abgesetzter Seitendrehmeißel Gerader Drehmeißel
Ausführung: HSS-E, DIN 4960. DIN Ausführung: Hartmetall P25/P30, DIN 4971/ISO 1.
HSS-E 4960
2890 Rechts. 2814

2816
2892 Links. Abb.: Rechtsausführung

Schaft-Y mm 10 x 10 12 x 12 16 x 16 20 x 20 25 x 25 32 x 32
Schaft-Y mm 10 x 10 12 x 12 16 x 16 20 x 20 25 x 25 Gesamtlänge mm 90 100 110 125 140 170
Gesamtlänge mm 100 110 140 160 200 2814 € 4,60 5,40 6,20 8,00 12,95 19,45 (W266)

2890 € 23,50 25,70 32,80 40,60 51,30 (W266) 2816 € 4,60 5,40 6,20 8,00 12,95 19,45 (W266)
2892 € 23,50 25,70 32,80 40,60 51,30 (W266) Bestell-Nr. …0003 …0005 …0007 …0009 …0011 …0013
Bestell-Nr. …0001 …0003 …0005 …0007 …0009
Stechdrehmeißel Gebogener Drehmeißel
Ausführung: HSS-E, DIN 4961. Ausführung: Hartmetall P25/P30, DIN 4972/ISO 2.
HSS-E DIN
2902 Rechts. 4961 2822

2824
2904 Links.
Abb.: Rechtsausführung
Schaft-Y mm 10 x 10 12 x 12 16 x 16 20 x 20 25 x 25 32 x 32
Schaft-Y mm 12 x 8 12 x 8 16 x 10 20 x 12 25 x 16 32 x 20 Gesamtlänge mm 90 100 110 125 140 170

Gesamtlänge mm 100 110 125 140 180 220 2822 € 4,86 5,65 6,50 8,30 13,05 19,55 (W266)

Stechbreite mm 2,5 3 3 4 5 6 2824 € 4,86 5,65 6,50 8,30 13,05 19,55 (W266)
2902 € – 27,50 31,70 34,80 52,00 77,00 (W266) Bestell-Nr. …0003 …0005 …0007 …0009 …0011 …0013

2904 € 27,50 – 31,70 34,80 52,00 77,00 (W266)
Bestell-Nr. …0001 …0001 …0003 …0005 …0007 …0009 Innen-Drehmeißel
Hakendrehmeißel Ausführung: Hartmetall P25/P30, DIN 4973/ISO 8, rechts.
Ausführung: HSS-E, DIN 4963, rechts. DIN
HSS-E
4963
2910 Schaft-Y
Schaft-Y mm 8 x 8 10 x 10 12 x 12 16 x 16 20 x 20 25 x 25 32 x 32
2910 Gesamtlänge mm 125 150 180 210 250 300 355
2912 Schaft-C Kleinster Bohr-∅ mm 14 18 21 27 34 43 52

2836 € 4,78 5,30 6,55 8,00 9,70 15,00 22,50 (W266)
Bestell-Nr. …0001 …0003 …0005 …0007 …0009 …0011 …0013
Innen-Eckdrehmeißel
2912
Ausführung: Hartmetall P25/P30, DIN 4974/ISO 9, rechts.
Schaft-Y mm 10 x 10 12 x 12 16 x 16 20 x 20 25 x 25 – –
Schaft-C mm 6 8 10 12 16 20 25
Gesamtlänge Y mm 160 180 210 250 300 – –
Gesamtlänge C mm 125 140 160 180 220 250 315
Kleinster Bohr-∅ Y mm 20 22 25 32 40 – –
Kleinster Bohr-∅ C mm 13 16 20 25 32 40 50
Stechbreite Y mm 3 3 3 4 5 – – Schaft-Y mm 8 x 8 10 x 10 12 x 12 16 x 16 20 x 20 25 x 25 32 x 32
Stechbreite C mm 2 2 3 3 4 5 6 Gesamtlänge mm 125 150 180 210 250 300 355
2910 € 36,20 43,50 47,10 61,60 69,70 – – (W266) Kleinster Bohr-∅ mm 14 18 21 27 34 43 52

2912 € 26,60 30,30 33,10 39,10 42,40 57,80 67,00 (W266) 2844 € 4,78 5,05 6,55 8,00 9,70 15,00 22,50 (W266)

Bestell-Nr. …0001 …0003 …0005 …0007 …0009 …0011 …0013 Bestell-Nr. …0001 …0003 …0005 …0007 …0009 …0011 …0013
2/128 Alle Lagerartikel mit 24-Std.-Lieferservice, außer ÅÄ = 48-Std.-Lieferservice. Alle Preise in € ohne MwSt. Für Artikel ab 110 cm können zusätzliche Frachtkosten anfallen. 2/129
