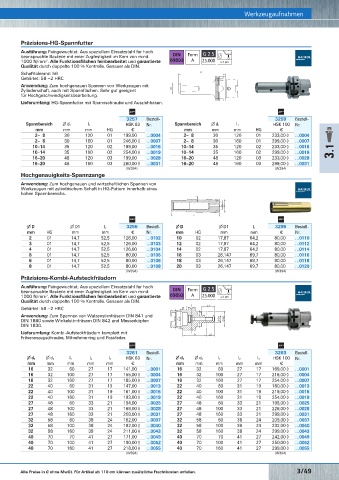

Page 580 - Rubix Werkzeugkatalog 2019-21

Werkzeugaufnahmen
Präzisions-Spannzangenfutter CENTRO P 3 µm Präzisions-HG-Spannfutter Werkzeugaufnahmen
Ausführung: Feingewuchtet. Aus speziellem Einsatzstahl für hoch
R
beanspruchte Bauteile mit einer Zugfestigkeit im Kern von mind. DIN Form
1000 N/mm . Alle Funktionsflächen feinbearbeitet und garantierte 69893 A ≤ 3 µm
2
Qualität durch doppelte 100 % Kontrolle. Genauer als DIN.
Schafttoleranz: h6 l1
Gehärtet: 58 –2 HRC
Anwendung: Zum hochgenauen Spannen von Werkzeugen mit
Zylinderschaft, auch mit Spannflächen. Sehr gut geeignet d1
für Hochgeschwindigkeitsbearbeitung.
Lieferumfang: HG-Spannfutter mit Spannschraube und Ausziehhaken.

3257 Bestell- 3259 Bestell-
Spannbereich A D E G H 3569 Bestell- Spannbereich ∅ d 1 l 1 HSK 63 Nr. Spannbereich ∅ d 1 l 1 HSK 100 Nr.
mm HSK Spannzange Spannmutter mm mm mm mm mm € Nr. mm mm mm HG € mm mm mm HG €

1– 10 63 GERC16-HP/HPD/HPDD/GBD HPC16 55 30 32 – – 125,00 …1016 2– 8 30 120 01 199,00 …0004 2– 8 30 120 01 233,00 ◊ …0004

1– 10 63 GERC16-HP/HPD/HPDD/GBD HPC16 100 30 71 28– 45 16– 31 125,00 …0116 2– 8 30 160 01 246,00 ◊ …0007 2– 8 30 160 01 299,00 ◊ …0007
1– 10 63 GERC16-HP/HPD/HPDD/GBD HPC16 130 30 87 26– 50 17– 38 154,00 ◊ …0216 10– 14 35 120 02 199,00 …0016 10– 14 35 120 02 233,00 ◊ …0016

1– 10 63 GERC16-HP/HPD/HPDD/GBD HPC16 160 30 106 28– 45 16– 31 164,00 …0316 10– 14 35 160 02 254,00 ◊ …0019 10– 14 35 160 02 299,00 ◊ …0019 3.1
1– 10 63 GERC25-HP/HPD/HPDD/GBD HPC25 60 32 37 – – 125,00 …0025 16– 20 48 120 03 199,00 …0028 16– 20 48 120 03 233,00 ◊ …0028

1– 16 63 GERC25-HP/HPD/HPDD/GBD HPC25 100 40 70 35– 55 24– 37 125,00 …0125 16– 20 48 160 03 260,00 ◊ …0031 16– 20 48 160 03 299,00 ◊ …0031

1– 16 63 GERC25-HP/HPD/HPDD/GBD HPC25 130 40 89 37– 60 12– 42 165,00 ◊ …0225 (W394) (W394)
1– 16 63 GERC25-HP/HPD/HPDD/GBD HPC25 160 40 128 35– 60 24– 42 176,00 …0325 Hochgenauigkeits-Spannzange

2– 20 63 GERC32-HP/HPD/HPDD/GBD HPC32 70 50 46 – – 125,00 …0032

2– 20 63 GERC32-HP/HPD/HPDD/GBD HPC32 100 50 71 41– 57 26– 39 125,00 …0132 Anwendung: Zum hochgenauen und wirtschaftlichen Spannen von
Werkzeugen mit zylindrischem Schaft in HG-Futtern innerhalb eines
2– 20 63 GERC32-HP/HPD/HPDD/GBD HPC32 130 50 101 42– 69 18– 41 165,00 ◊ …0232 hohen Spannbereichs.
2– 20 63 GERC32-HP/HPD/HPDD/GBD HPC32 160 50 129 52– 70 26– 60 176,00 …0332

(W315)
Präzisions-Spannzangenfutter CENTRO P 3 µm
R
∅ D ∅ D1 L 3295 Bestell- ∅ D ∅ D1 L 3295 Bestell-
mm HG mm mm € Nr. mm HG mm mm € Nr.
2 01 14,7 52,5 126,00 …0102 10 02 17,87 64,2 80,00 …0110
3 01 14,7 52,5 126,00 …0103 12 02 17,87 64,2 80,00 …0112
4 01 14,7 52,5 126,00 …0104 14 02 17,87 64,2 80,00 …0114
5 01 14,7 52,5 80,00 …0105 16 03 26,147 69,7 80,00 …0116
6 01 14,7 52,5 80,00 …0106 18 03 26,147 69,7 80,00 …0118
8 01 14,7 52,5 80,00 …0108 20 03 26,147 69,7 80,00 …0120
(W394) (W394)
Präzisions-Kombi-Aufsteckfräsdorn
Ausführung: Feingewuchtet. Aus speziellem Einsatzstahl für hoch
Spannbereich A D E G H 3587 Bestell- beanspruchte Bauteile mit einer Zugfestigkeit im Kern von mind. DIN Form
2
mm HSK Spannzange Spannmutter mm mm mm mm mm € Nr. 1000 N/mm . Alle Funktionsflächen feinbearbeitet und garantierte 69893 A ≤ 6 µm

1– 7 63 GERC11-HP/HPD HPC11M 70 16 48 15– 32 7– 22 134,00 …0011 Qualität durch doppelte 100 % Kontrolle. Genauer als DIN. L1

1– 7 63 GERC11-HP/HPD HPC11M 100 16 78 18– 36 12– 26 134,00 …0111 Gehärtet: 58 –2 HRC
1– 7 63 GERC11-HP/HPD HPC11M 130 16 108 15– 32 7– 22 174,00 ◊ …0211 Anwendung: Zum Spannen von Walzenstirnfräsern DIN 841 und
1– 7 63 GERC11-HP/HPD HPC11M 160 16 138 18– 36 12– 26 184,00 …0311 DIN 1880 sowie Winkelstirnfräsern DIN 842 und Messerköpfen Ø D1 Ø D2

1– 10 63 GERC16-HP/HPD/HPDD/GBD HPC16MS 70 22 46 27– 34 14– 20 134,00 …0016 DIN 1830.
1– 10 63 GERC16-HP/HPD/HPDD/GBD HPC16MS 100 22 71 27– 44 14– 30 134,00 …0116 Lieferumfang: Kombi-Aufsteckfräsdorn komplett mit

1– 10 63 GERC16-HP/HPD/HPDD/GBD HPC16MS 130 22 87 27– 52 14– 38 174,00 ◊ …0216 Fräseranzugschraube, Mitnehmerring und Passfeder. A L2

1– 10 63 GERC16-HP/HPD/HPDD/GBD HPC16MS 160 22 97 27– 52 14– 38 184,00 …0316
(W315)
3261
3263
Präzisions-Spannzangenfutter-Satz CENTRO P 3 µm ∅ d 1 ∅ d 2 l 1 l 2 l 3 HSK 63 Bestell- ∅ d 1 ∅ d 2 l 1 l 2 l 3 HSK 100 Bestell-
Nr.
Nr.

R mm mm mm mm mm € mm mm mm mm mm €
16 32 60 27 17 141,00 …0001 16 32 60 27 17 169,00 ◊ …0001
16 32 100 27 17 155,00 ◊ …0004 16 32 100 27 17 216,00 ◊ …0004
16 32 160 27 17 185,00 ◊ …0007 16 32 160 27 17 254,00 ◊ …0007
22 40 60 31 19 147,00 …0013 22 40 60 31 19 180,00 ◊ …0013
22 40 100 31 19 161,00 ◊ …0016 22 40 100 31 19 219,00 ◊ …0016
22 40 160 31 19 193,00 ◊ …0019 22 40 160 31 19 254,00 ◊ …0019
27 48 60 33 21 154,00 …0025 27 48 60 33 21 195,00 ◊ …0025
27 48 100 33 21 169,00 ◊ …0028 27 48 100 33 21 226,00 ◊ …0028
27 48 160 33 21 203,00 ◊ …0031 27 48 160 33 21 299,00 ◊ …0031
32 58 60 38 24 162,00 …0037 32 58 60 38 24 209,00 ◊ …0037
32 58 100 38 24 182,00 ◊ …0040 32 58 100 38 24 232,00 ◊ …0040
32 58 160 38 24 211,00 ◊ …0043 32 58 160 38 24 299,00 ◊ …0043
40 70 70 41 27 171,00 …0049 40 70 70 41 27 242,00 ◊ …0049
40 70 100 41 27 190,00 ◊ …0052 40 70 100 41 27 250,00 ◊ …0052
40 70 160 41 27 218,00 ◊ …0055 40 70 160 41 27 299,00 ◊ …0055
(W394) (W394)
3/48 Alle Lagerartikel mit 24-Std.-Lieferservice, außer ÅÄ = 48-Std.-Lieferservice. Alle Preise in € ohne MwSt. Für Artikel ab 110 cm können zusätzliche Frachtkosten anfallen. 3/49
