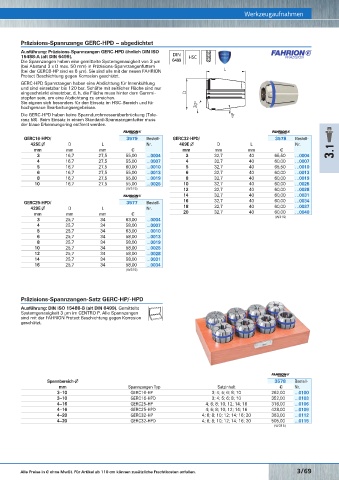

Page 600 - Rubix Werkzeugkatalog 2019-21

Werkzeugaufnahmen
Präzisions-Spannzange GERC-HP Präzisions-Spannzange GERC-HPD – abgedichtet Werkzeugaufnahmen
Ausführung: Präzisions-Spannzangen GERC-HPD ähnlich DIN ISO
R R
15488-A (alt DIN 6499). ',1 HSC
Die Spannzangen haben eine gemittelte Systemgenauigkeit von 3 µm
(bei Abstand 3 x D max. 50 mm) in Präzisions-Spannzangenfuttern
(bei der GERC8-HP sind es 6 µm). Sie sind alle mit der neuen FAHRION
Protect Beschichtung gegen Korrosion geschützt.
GERC-HPD Spannzangen haben eine Abdichtung für Innenkühlung
und sind einsetzbar bis 120 bar. Schäfte mit seitlicher Fläche sind nur
eingeschränkt einsetzbar, d. h. die Fläche muss hinter dem Gummi-
stopfen sein, um eine Abdichtung zu erreichen.
Sie eignen sich besonders für den Einsatz im HSC-Bereich und für
hochgenaue Bearbeitungsergebnisse.

Die GERC-HPD haben keine Spanndurchmesserüberbrückung (Tole-
ranz h8). Beim Einsatz in einem Standard-Spannzangenfutter muss
der blaue Erkennungsring entfernt werden.

GERC25-HP/ 3583 Bestell-
430E ∅ D L Nr.
mm mm mm € GERC16-HPD/ 3579 Bestell- GERC32-HPD/ 3578 Bestell-
1 26 34 65,00 …0000 425E ∅ D L Nr. 469E ∅ D L Nr.

2 26 34 50,00 …0001 mm mm mm € mm mm mm € 3.1

3 26 34 42,00 …0004 3 16,7 27,5 55,00 …0004 3 32,7 40 65,50 …0004

4 26 34 42,00 …0007 4 16,7 27,5 55,00 …0007 4 32,7 40 60,00 …0007

5 26 34 42,00 …0010 5 16,7 27,5 60,00 …0010 5 32,7 40 65,50 …0010

6 26 34 42,00 …0013 6 16,7 27,5 55,00 …0013 6 32,7 40 60,00 …0013
7 26 34 42,00 …0016 8 16,7 27,5 55,00 …0019 8 32,7 40 60,00 …0019

8 26 34 42,00 …0019 10 16,7 27,5 55,00 …0025 10 32,7 40 60,00 …0025

(W315)
9 26 34 42,00 …0022 12 32,7 40 60,00 …0028

10 26 34 42,00 …0025 14 32,7 40 60,00 …0031

12 26 34 42,00 …0028 GERC25-HPD/ 3577 Bestell- 16 32,7 40 60,00 …0034

14 26 34 42,00 …0031 429E ∅ D L Nr. 18 32,7 40 60,00 …0037

16 26 34 42,00 …0034 mm mm mm € 20 32,7 40 60,00 …0040
(W315) 3 25,7 34 63,00 …0004 (W315)
4 25,7 34 58,00 …0007
GERC32-HP/ 3596 Bestell- 5 25,7 34 63,00 …0010
470E ∅ D L Nr. 6 25,7 34 58,00 …0013
mm mm mm € 8 25,7 34 58,00 …0019

2 33 40 51,00 …0001 10 25,7 34 58,00 …0025

3 33 40 42,50 …0004 12 25,7 34 58,00 …0028
4 33 40 42,50 …0007 14 25,7 34 58,00 …0031

5 33 40 42,50 …0010 16 25,7 34 58,00 …0034
(W315)
6 33 40 42,50 …0013

7 33 40 42,50 …0016

8 33 40 42,50 …0019

9 33 40 42,50 …0022

10 33 40 42,50 …0025

12 33 40 42,50 …0028 Präzisions-Spannzangen-Satz GERC-HP/-HPD
14 33 40 42,50 …0031 Ausführung: DIN ISO 15488-B (alt DIN 6499). Gemittelte

16 33 40 42,50 …0034 Systemgenauigkeit 3 µm im CENTRO P. Alle Spannzangen
18 33 40 42,50 …0037 sind mit der FAHRION Protect Beschichtung gegen Korrosion

20 33 40 42,50 …0040 geschützt.

(W315)
Spannbereich-∅ 3578 Bestell-
mm Spannzangen Typ Satzinhalt € Nr.

3– 10 GERC16-HP 3; 4; 5; 6; 8; 10 262,00 …0100

3– 10 GERC16-HPD 3; 4; 5; 6; 8; 10 352,00 …0103

4– 16 GERC25-HP 4; 6; 8; 10; 12; 14; 16 316,00 …0106

4– 16 GERC25-HPD 4; 6; 8; 10; 12; 14; 16 428,00 …0109
4– 20 GERC32-HP 4; 6; 8; 10; 12; 14; 16; 20 363,00 …0112

4– 20 GERC32-HPD 4; 6; 8; 10; 12; 14; 16; 20 505,00 …0115

(W315)
