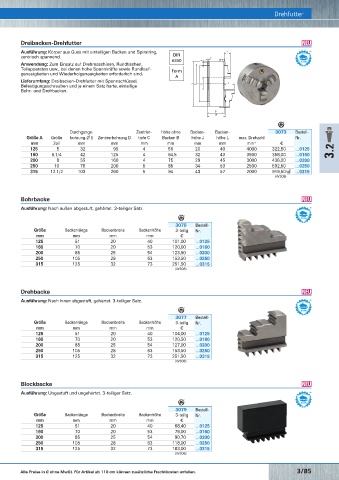

Page 616 - Rubix Werkzeugkatalog 2019-21

Drehfutter
Aufsatzbacke Dreibacken-Drehfutter Drehfutter O
Ausführung: Körper aus Guss mit einteiligen Backen und Spiralring,
zentrisch spannend. DIN
6350
Anwendung: Zum Einsatz auf Drehmaschinen, Rundtischen,
Teilapparaten usw., bei denen hohe Spannkräfte sowie Rundlauf­ Form
genauigkeiten und Wiederholgenauigkeiten erforderlich sind.
A
Lieferumfang: Dreibacken­Drehfutter mit Spannschlüssel,
Befestigungsschrauben und je einem Satz harte, einteilige
Bohr­ und Drehbacken.

Durchgangs­ Zentrier­ Höhe ohne Backen­ Backen­ 3073 Bestell­
Größe A Größe bohrung­∅ E Zentrierbohrung D tiefe C Backen B höhe J höhe L max. Drehzahl Nr.
mm Zoll mm mm mm mm mm mm min €
­1
125 5 32 95 4 56 20 40 4000 322,50 …0125 3.2
160 6.1/4 42 125 4 64,5 32 43 3600 358,00 …0160
200 8 55 160 4 75 29 45 3000 436,00 …0200
250 10 76 200 5 85 34 53 2500 592,50 …0250
315 12.1/2 103 260 5 94 43 57 2000 919,50 ÅÄ …0315
Befestigungsschraube für Aufsatzbacken (W308)

Bohrbacke O
Ausführung: Nach außen abgestuft, gehärtet. 3­teiliger Satz.

3075 Bestell­
Größe Backenlänge Backenbreite Backenhöhe 3­teilig Nr.
mm mm mm mm €
125 51 20 40 101,00 …0125
160 70 20 53 120,00 …0160
2 2 200 85 25 54 123,50 …0200

250 105 28 63 153,50 …0250
315 125 32 73 251,50 …0315
(W308)

Drehbacke O
Ausführung: Nach innen abgestuft, gehärtet. 3­teiliger Satz.

3077 Bestell­
Größe Backenlänge Backenbreite Backenhöhe 3­teilig Nr.
mm mm mm mm €
125 51 20 40 104,00 …0125
160 70 20 53 120,50 …0160
200 85 25 54 127,00 …0200
Späneschutz für Drehfutter 250 105 28 63 153,50 …0250
315 125 32 73 251,50 …0315
(W308)

Blockbacke O
Ausführung: Ungestuft und ungehärtet. 3­teiliger Satz.

3079 Bestell­
Größe Backenlänge Backenbreite Backenhöhe 3­teilig Nr.
mm mm mm mm €
125 51 20 40 68,40 …0125
160 70 20 53 79,00 …0160
200 85 25 54 90,70 …0200
250 105 28 63 118,00 …0250
315 125 32 73 183,00 …0315
(W308)

3/84 Alle Lagerartikel mit 24-Std.-Lieferservice, außer ÅÄ = 48-Std.-Lieferservice. Alle Preise in € ohne MwSt. Für Artikel ab 110 cm können zusätzliche Frachtkosten anfallen. 3/85
