Werkzeugvoreinstellgeräte

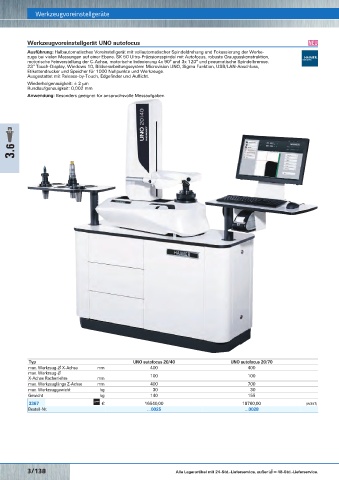

Werkzeugvoreinstellgerät UNO autofocus O Adapter Werkzeugvoreinstellgeräte O
Ausführung: Halbautomatisches Voreinstellgerät mit vollautomatischer Spindeldrehung und Fokussierung der Werke- Ausführung: Hochwertige und präzise Adapter für Werkzeugvoreinstellgeräte.
zuge bei vielen Messungen auf einer Ebene. SK 50 Ultra-Präzisionsspindel mit Autofocus, robuste Graugusskonstruktion, Aufnahme: SK 50.
motorische Feinverstellung der C-Achse, motorische Indexierung 4x 90° und 3x 120° und pneumatische Spindelbremse.
23" Touch-Display, Windows 10, Bildverarbeitungssystem Microvision UNO, Sigma Funktion, USB/LAN-Anschluss,
Etikettendrucker und Speicher für 1000 Nullpunkte und Werkzeuge.
Ausgestattet mit Release-by-Touch, Edgefinder und Auflicht.
Wiederholgenauigkeit: ± 2 µm
Rundlaufgenauigkeit: 0,002 mm

Anwendung: Besonders geeignet für anspruchsvolle Messaufgaben.

Adapter 3368 Bestell-
€
Nr.
3.6 SK, BT, ANSI, CAT 20 697,00 ◊ …0001
697,00 ◊ …0004
SK, BT, ANSI, CAT 25
SK, BT, BBT, ANSI, CAT 30 525,00 ◊ …0007
SK, BT, BBT, ANSI, CAT 40 525,00 ◊ …0010
SK, BT, ANSI, CAT 45 697,00 ◊ …0013

(W397)
3514 Bestell-
Adapter € Nr.
HSK ACET 25/BDF 32 957,00 ◊ …0001
HSK ACET 32/BDF 40 957,00 ◊ …0004
HSK ACET 32/BDF 40 Klemmung 1560,00 ◊ …0007
HSK ACET 40/BDF 50 697,00 ◊ …0010
HSK ACET 40/BDF 50 Klemmung 1560,00 ◊ …0013
HSK ACET 50/BDF 63 697,00 ◊ …0016
HSK ACET 50/BDF 63 Klemmung 1560,00 ◊ …0019
HSK ACET 63/BDF 80 697,00 ◊ …0022
HSK ACET 63/BDF 80 Klemmung 1560,00 ◊ …0025
HSK ACET 80/BDF 100 697,00 ◊ …0028
HSK ACET 80/BDF 100 Klemmung 1560,00 ◊ …0031
HSK ACET 63/BDF 80 Klemmung Makino 1560,00 ◊ …0034
HSK ACET 100/BDF 125 697,00 ◊ …0037
HSK ACET 100/BDF 125 Klemmung 1560,00 ◊ …0040
(W397)

3515 Bestell-
Adapter € Nr.
VDI 16 697,00 ◊ …0001
VDI 16 Klemmung 957,00 ◊ …0004
VDI 20 697,00 ◊ …0007
VDI 20 Klemmung 957,00 ◊ …0010
VDI 25 697,00 ◊ …0013
VDI 25 Klemmung 957,00 ◊ …0016
VDI 25 Trifix Klemmung 1342,00 ◊ …0019
VDI 30 697,00 ◊ …0022
VDI 30 Klemmung 957,00 ◊ …0025
Typ UNO autofocus 20/40 UNO autofocus 20/70 VDI 30 Trifix Klemmung 1342,00 ◊ …0028
max. Werkzeug-∅ X-Achse mm 400 400 VDI 40 697,00 ◊ …0031
max. Werkzeug-∅ VDI 40 Klemmung 957,00 ◊ …0034
X-Achse Rachenlehre mm 100 100 VDI 40 Trifix Klemmung 1342,00 ◊ …0037
max. Werkzeuglänge Z-Achse mm 400 700 VDI 50 697,00 ◊ …0040
max. Werkzeuggewicht kg 30 30 VDI 50 Klemmung 957,00 ◊ …0043
Gewicht kg 140 155 VDI 50 Trifix Klemmung 1342,00 ◊ …0046
3367 € 16540,00 18760,00 (W397) VDI 60 697,00 ◊ …0049
Bestell-Nr. …0025 …0028 VDI 60 Klemmung 957,00 ◊ …0052
(W397)
