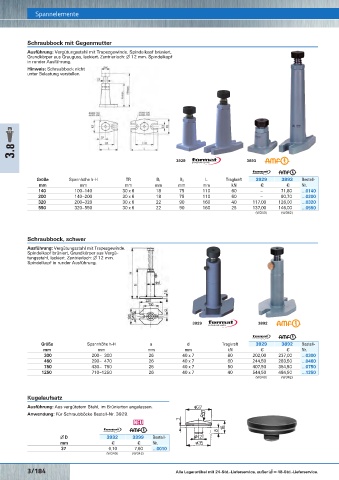

Page 715 - Rubix Werkzeugkatalog 2019-21
P. 715
Spannelemente
Schraubbock mit Gegenmutter Prismaaufsatz Spannelemente
Ausführung: Vergütungsstahl mit Trapezgewinde. Spindelkopf brüniert, Ausführung: Aus vergütetem Stahl, im Brünierton angelassen.
Grundkörper aus Grauguss, lackiert. Zentrierloch: ∅ 12 mm. Spindelkopf Anwendung: Für Schraubböcke Bestell-Nr. 3929.
in runder Ausführung.
Hinweis: Schraubbock nicht
unter Belastung verstellen.
∅ D
∅ B
C
∅ E
A
Größe mm mm mm mm mm 3932 3399 Bestell-
€
Nr.
€
45 32 45 23 10– 50 42 12,15 18,75 …0030
(W340) (W342)
Zentrierplatte
Ausführung: Aus vergütetem Stahl, im Brünierton angelassen.
Anwendung: Mit der Zentrierplatte können Schraubböcke mit
50 mm ∅ auf allen FORMAT-Schraubböcken und Richtelementen
mit einer Aufnahmebohrung ∅ 12 mm aufgesetzt
werden.
H D D1 D2 3932 3399 Bestell-
3.8 mm mm mm mm € € Nr.
8,30
3929 3893 8 45 35,8 30 (W340) 11,55 …0090
(W342)
Aufsatz mit drehbarer Kugel
Größe Spannhöhe h-H TR B 1 B 2 L Tragkraft 3929 3893 Bestell- Ausführung: Aus vergütetem Stahl, im Brünierton angelassen.
mm mm mm mm mm mm kN € € Nr. Die Kugel ist gehärtet.
140 100– 140 30 x 6 18 75 110 60 – 71,80 …0140 Anwendung: Dieses robuste Element eignet sich
200 140– 200 30 x 6 18 75 110 60 – 90,70 …0200 zum Unterstützen und Ausrichten von Guss- und
320 200– 320 30 x 6 22 90 160 40 117,00 126,00 …0320 Schmiedewerkstücken.
550 320– 550 30 x 6 22 90 160 25 137,00 146,00 …0550
(W340) (W342)
Tragkraft 3930 3399 Bestell-
kN € € Nr.
30 24,00 29,10 …0001
(W340) (W342)
Schraubbock, schwer Richtkeil
Ausführung: Vergütungsstahl mit Trapezgewinde. Ausführung: Aus vergütetem Sphäroguss und Stahl, im Brünierton
Spindelkopf brüniert, Grundkörper aus Vergü- angelassen. Mit Zentrierloch ∅ 12 mm. Der Richtkeil lässt sich mit
tungsstahl, lackiert. Zentrierloch: ∅ 12 mm. üblicher Handkraft bei einer Belastung von 1/3 der Tragkraft (F max.)
Spindelkopf in runder Ausführung. leicht verstellen. Die feinbearbeiteten Keilflächen erlauben ein ruhiges,
feinfühliges Verstellen, genauer als 1/10 mm, wahlweise durch Rän-
delschraube oder Sechskantschraubendreher. Durch die doppelte
Keilwirkung sind präzise vertikale Bewegungen ohne ein seitliches
Verschieben gewährleistet.
Anwendung: Zum Spannen von schwierigen Guss- oder Schmiede-
stücken auf großen Werkzeugmaschinen. Zudem besteht die Möglich-
keit, den Richtkeil auf „schwere Schraubböcke“ aufzusetzen. Hierzu
wird ein Zylinderstift DIN 6325 (12 x 30 mm) benötigt.
Lieferumfang: Richtkeil mit Kugelaufsatz Bestell-Nr. 3930.
3930
3929 3892 3894
Größe Spannhöhe h-H a d Tragkraft 3929 3892 Bestell-
mm mm mm mm kN € € Nr.
300 200– 300 26 40 x 7 80 202,00 237,00 …0300
460 290– 470 26 40 x 7 60 244,50 283,50 …0460
750 430– 750 26 40 x 7 50 407,50 364,50 …0750
1250 710– 1250 26 40 x 7 40 544,50 484,50 …1250
(W340) (W342)
Kugelaufsatz
Ausführung: Aus vergütetem Stahl, im Brünierton angelassen.
Anwendung: Für Schraubböcke Bestell-Nr. 3929.
O Höhenver- Trag- 3930 Bestell-
stellung h-H A B L SW H* kraft Nr.
Größe mm mm mm mm mm mm/U kN €
∅ D 3932 3399 Bestell- 63 50– 62 40 40 63 17 0,86 40 208,50 …0010
mm € € Nr. 125 100– 125 60 115 125 24 1,16 100 450,00 …0020
37 6,10 7,60 …0010 190 170– 190 80 145 175 26 2,02 250 1170,00 …0030
(W340) (W342) * H mm/U = Höhenverstellung pro Umdrehung. (W340)
3/184 Alle Lagerartikel mit 24-Std.-Lieferservice, außer ÅÄ = 48-Std.-Lieferservice. Alle Preise in € ohne MwSt. Für Artikel ab 110 cm können zusätzliche Frachtkosten anfallen. 3/185
