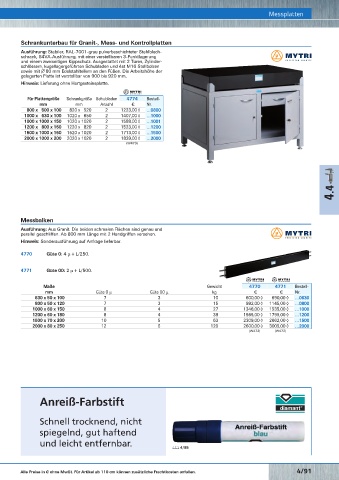

Page 848 - Rubix Werkzeugkatalog 2019-21

Höhenmess- und Anreißgeräte
Messtaster-Set Schrankunterbau für Granit-, Mess- und Kontrollplatten Messplatten
Ausführung: Stabiler, RAL-7001-grau pulverbeschichteter Stahlblech-
schrank, S4VA-Ausführung, mit einer verstellbaren 3-Punktlagerung
und einem zweiseitigen Kippschutz. Ausgestattet mit 2 Türen, Zylinder-
schlössern, kugellagergeführten Schubladen und 4st M16 Stellbolzen
sowie mit ∅ 80 mm Edelstahltellern an den Füßen. Die Arbeitshöhe der
gelagerten Platte ist verstellbar von 900 bis 920 mm.
Hinweis: Lieferung ohne Hartgesteinsplatte.

Für Plattengröße Schrankgröße Schubladen 4774 Bestell-
mm mm Anzahl € Nr.
800 x 500 x 100 820 x 520 2 1223,00 ◊ …0800
1000 x 630 x 100 1020 x 650 2 1407,00 ◊ …1000
1000 x 1000 x 150 1020 x 1020 2 1588,00 ◊ …1001
1200 x 800 x 150 1220 x 820 2 1523,00 ◊ …1200
1500 x 1000 x 150 1520 x 1020 2 1713,00 ◊ …1500
2000 x 1000 x 200 2020 x 1020 2 1839,00 ◊ …2000
(W473)

Präzisions-Granit-Mess- und Kontrollplatte

4.4

Messbalken

Ausführung: Aus Granit. Die beiden schmalen Flächen sind genau und
parallel geschliffen. Ab 800 mm Länge mit 2 Handgriffen versehen.

Hinweis: Sonderausführung auf Anfrage lieferbar.
4770 Güte 0: 4 µ + L/250.

4771 Güte 00: 2 µ + L/500.

Maße Gewicht 4770 4771 Bestell-
mm Güte 0 µ Güte 00 µ kg € € Nr.
630 x 50 x 100 7 3 10 600,00 ◊ 690,00 ◊ …0630
800 x 50 x 120 7 3 15 992,00 ◊ 1145,00 ◊ …0800
1000 x 60 x 150 8 4 27 1346,00 ◊ 1535,00 ◊ …1000
1200 x 60 x 180 8 4 39 1565,00 ◊ 1799,00 ◊ …1200
1500 x 70 x 200 10 5 63 2309,00 ◊ 2662,00 ◊ …1500
2000 x 80 x 250 12 6 120 2600,00 ◊ 3009,00 ◊ …2000
(W472) (W472)

Anreiß-Farbstift
Schnell trocknend, nicht spiegelnd, gut haftend und leicht
entfernbar.
Schnell trocknend, nicht
spiegelnd, gut haftend

und leicht entfernbar.
Ç 4/95

4/90 Alle Lagerartikel mit 24-Std.-Lieferservice, außer ÅÄ = 48-Std.-Lieferservice. Alle Preise in € ohne MwSt. Für Artikel ab 110 cm können zusätzliche Frachtkosten anfallen. 4/91
