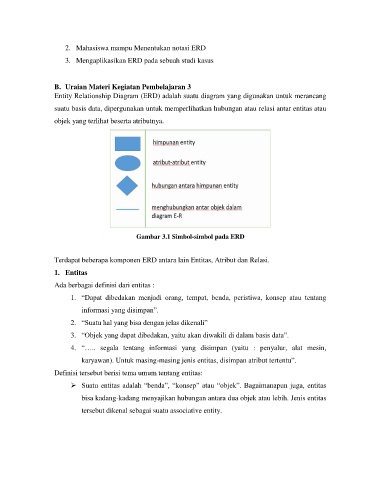

Page 14 - E-MODUL BASIS DATA 27122022

2. Mahasiswa mampu Menentukan notasi ERD

3. Mengaplikasikan ERD pada sebuah studi kasus

B. Uraian Materi Kegiatan Pembelajaran 3
Entity Relationship Diagram (ERD) adalah suatu diagram yang digunakan untuk merancang

suatu basis data, dipergunakan untuk memperlihatkan hubungan atau relasi antar entitas atau
objek yang terlihat beserta atributnya.

Gambar 3.1 Simbol-simbol pada ERD

Terdapat beberapa komponen ERD antara lain Entitas, Atribut dan Relasi.
1. Entitas

Ada berbagai definisi dari entitas :
1. “Dapat dibedakan menjadi orang, tempat, benda, peristiwa, konsep atau tentang

informasi yang disimpan”.

2. “Suatu hal yang bisa dengan jelas dikenali”
3. “Objek yang dapat dibedakan, yaitu akan diwakili di dalam basis data”.

4. “….. segala tentang informasi yang disimpan (yaitu : penyalur, alat mesin,

karyawan). Untuk masing-masing jenis entitas, disimpan atribut tertentu”.
Definisi tersebut berisi tema umum tentang entitas:

 Suatu entitas adalah “benda”, “konsep” atau “objek”. Bagaimanapun juga, entitas
bisa kadang-kadang menyajikan hubungan antara dua objek atau lebih. Jenis entitas

tersebut dikenal sebagai suatu associative entity.
