Modular Production System (MPS) SORTING Menggunakan PLC OMRON

KEGIATAN PEMBELAJARAN 1
PEMROGRAMAN LOGIKA DASAR PLC

A. Tujuan
Setelah selesai mempelajari kegiatan pembelajaran tentang
pemrograman dasar PLC ini peserta didik mampu.
1. Melakukan konfigurasi PLC Omron
2. Menulis program logika dasar dengan menggunakan software CX
Programer
3. Mendownload program logika dasar dari PC/laptop ke PLC Stasiun
Sorting
4. Mengoperasikan operasi logika dasar pada perangkat PLC dengan
menggunakan modul I/O

B. Indikator Pencapaian Kompetensi
1. Konfigurasi hardware PLC pada CX Programer
2. Membuat program logika dasar menggunakan Software CX Programer
3. Mengoprasikan peralatan modul I/O yang terhubung dengan PLC

C. Uraian Materi
1. Mengenal Progammable Logic Controller PLC
PLC adalah singkatan dari Programmable Logic Controller atau jika
diartikan dalam bahasa Indonesia adalah pengendali logika yang bisa
diprogram. Karena logika kontrol dilakukan oleh program maka
kebutuhan perangkat pendukung dan instalasinya menjadi lebih
sederhana. Gambar 1 menunjukkan bentuk-bentuk PLC dari beberapa
merk terkemuka. Pembahasan modul ini fokus pada pemrograman PLC
Omron menggunakan software CX Programmer 9.

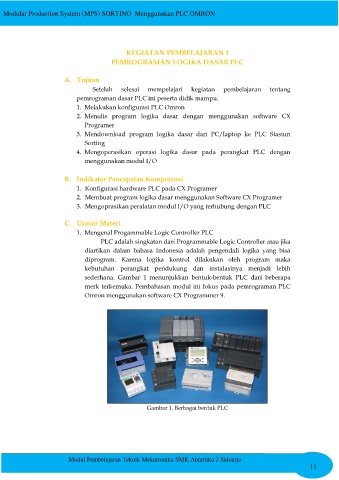

Gambar 1. Berbagai bentuk PLC
