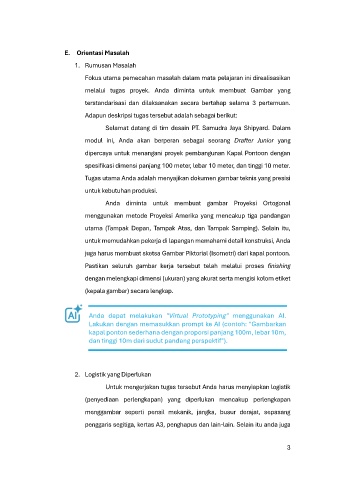

E. Orientasi Masalah
1. Rumusan Masalah

Fokus utama pemecahan masalah dalam mata pelajaran ini direalisasikan

melalui tugas proyek. Anda diminta untuk membuat Gambar yang

terstandarisasi dan dilaksanakan secara bertahap selama 3 pertemuan.
Adapun deskripsi tugas tersebut adalah sebagai berikut:

Selamat datang di tim desain PT. Samudra Jaya Shipyard. Dalam

modul ini, Anda akan berperan sebagai seorang Drafter Junior yang

dipercaya untuk menangani proyek pembangunan Kapal Pontoon dengan
spesifikasi dimensi panjang 100 meter, lebar 10 meter, dan tinggi 10 meter.

Tugas utama Anda adalah menyajikan dokumen gambar teknis yang presisi

untuk kebutuhan produksi.

Anda diminta untuk membuat gambar Proyeksi Ortogonal
menggunakan metode Proyeksi Amerika yang mencakup tiga pandangan

utama (Tampak Depan, Tampak Atas, dan Tampak Samping). Selain itu,

untuk memudahkan pekerja di lapangan memahami detail konstruksi, Anda

juga harus membuat sketsa Gambar Piktorial (Isometri) dari kapal pontoon.
Pastikan seluruh gambar kerja tersebut telah melalui proses finishing

dengan melengkapi dimensi (ukuran) yang akurat serta mengisi kolom etiket

(kepala gambar) secara lengkap.

Anda dapat melakukan "Virtual Prototyping" menggunakan AI.
Lakukan dengan memasukkan prompt ke AI (contoh: "Gambarkan
kapal ponton sederhana dengan proporsi panjang 100m, lebar 10m,
dan tinggi 10m dari sudut pandang perspektif").

2. Logistik yang Diperlukan

Untuk mengerjakan tugas tersebut Anda harus menyiapkan logistik

(penyediaan perlengkapan) yang diperlukan mencakup perlengkapan
menggambar seperti pensil mekanik, jangka, busur derajat, sepasang

penggaris segitiga, kertas A3, penghapus dan lain-lain. Selain itu anda juga

3
