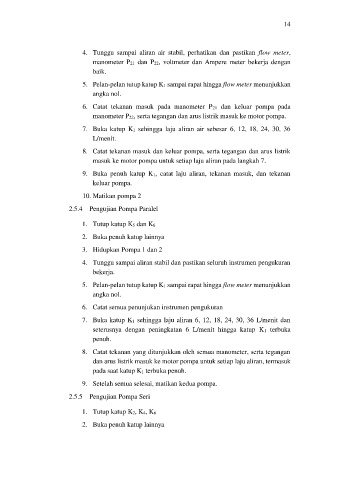

14

4. Tunggu sampai aliran air stabil, perhatikan dan pastikan flow meter,
manometer P21 dan P22, voltmeter dan Ampere meter bekerja dengan
baik.

5. Pelan-pelan tutup katup K1 sampai rapat hingga flow meter menunjukkan
angka nol.
6. Catat tekanan masuk pada manometer P21 dan keluar pompa pada

manometer P22, serta tegangan dan arus listrik masuk ke motor pompa.
7. Buka katup K1 sehingga laju aliran air sebesar 6, 12, 18, 24, 30, 36

L/menit.
8. Catat tekanan masuk dan keluar pompa, serta tegangan dan arus listrik
masuk ke motor pompa untuk setiap laju aliran pada langkah 7.

9. Buka penuh katup K1, catat laju aliran, tekanan masuk, dan tekanan
keluar pompa.

10. Matikan pompa 2

2.5.4 Pengujian Pompa Paralel

1. Tutup katup K5 dan K6

2. Buka penuh katup lainnya

3. Hidupkan Pompa 1 dan 2

4. Tunggu sampai aliran stabil dan pastikan seluruh instrumen pengukuran
bekerja.

5. Pelan-pelan tutup katup K1 sampai rapat hingga flow meter menunjukkan
angka nol.
6. Catat semua penunjukan instrumen pengukuran

7. Buka katup K1 sehingga laju aliran 6, 12, 18, 24, 30, 36 L/menit dan
seterusnya dengan peningkatan 6 L/menit hingga katup K1 terbuka
penuh.

8. Catat tekanan yang ditunjukkan oleh semua manometer, serta tegangan
dan arus listrik masuk ke motor pompa untuk setiap laju aliran, termasuk
pada saat katup K1 terbuka penuh.

9. Setelah semua selesai, matikan kedua pompa.

2.5.5 Pengujian Pompa Seri

1. Tutup katup K2, K4, K6

2. Buka penuh katup lainnya
